光伏阴影计算工具

请输入项目纬度(度):

请输入组件斜边长度L(m):

请输入组件与水平面的夹角(度):

请输入南北方向地势的坡度(度) 如水平地面请输入 0 ；南坡坡度输入为正数如5；北坡坡度输入为负值如-5；

计算结果如下:

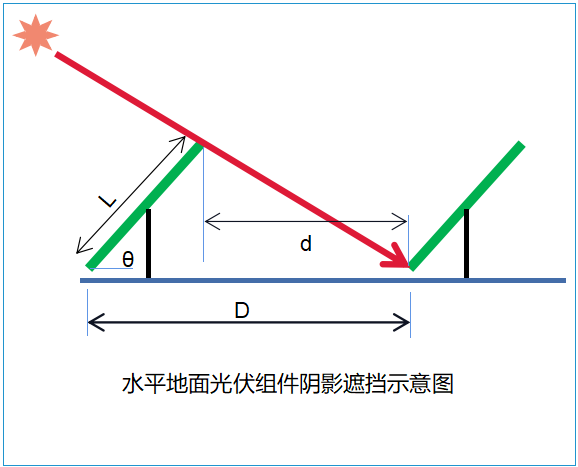

间距d:m 间距D:m
东西方向最长阴影（9点及15点）:m

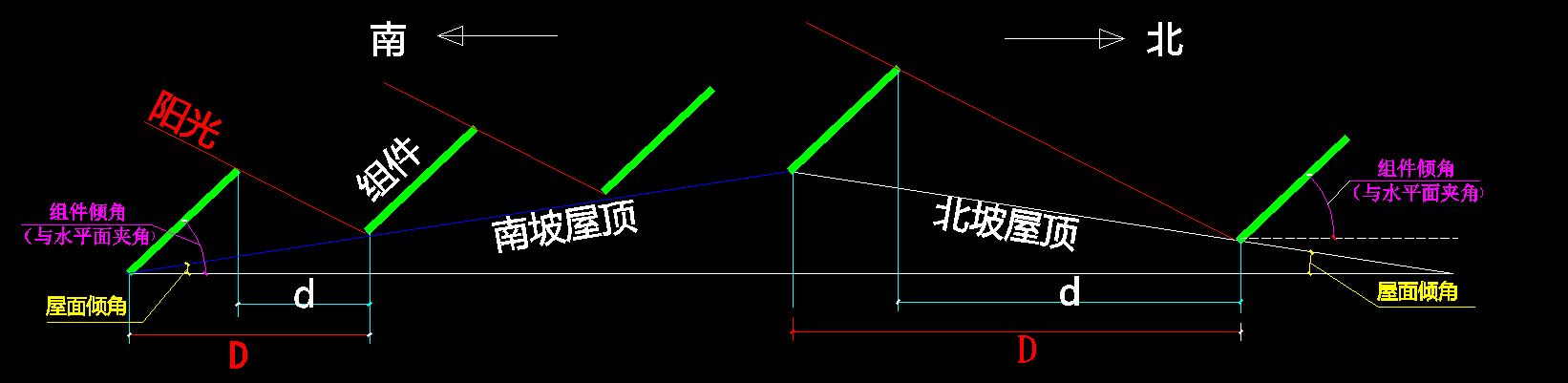

南北坡计算案例1——带角度安装
某光伏项目，纬度23度，安装在带坡度的屋面上，屋面坡度夹角为5度，南北坡上均安装组件，组件水平夹角25度，组件L=2.2米，求南坡间距及北坡间距

南坡:输入纬度23度，L=2.2米，组件水平夹角25度，坡度5度
计算结果:D=2.94米，d=0.94米,输入如下图

北坡:输入纬度23度，L=2.2米，组件水平夹角25度，坡度-5度
计算结果:D=3.76米，d=1.77米,输入如下图

南北坡计算案例2——平铺在屋面某光伏项目，纬度23度，安装在带坡度的屋面上，屋面坡度夹角为5度，南北坡上均安装组件，组件平铺在屋面，组件L=2.2米，求南坡间距及北坡间距

南坡:输入纬度23度，L=2.2米，组件水平夹角5度，坡度5度
计算结果:D=2.19米，d=0.00米,输入如下图

北坡:输入纬度23度，L=2.2米，组件水平夹角-5度，坡度-5度
计算结果:D=2.19米，d=0.00米,输入如下图

数据计算来源：《光伏发电站设计关键技术》(郭家宝等;中国电力出版社;page31)
