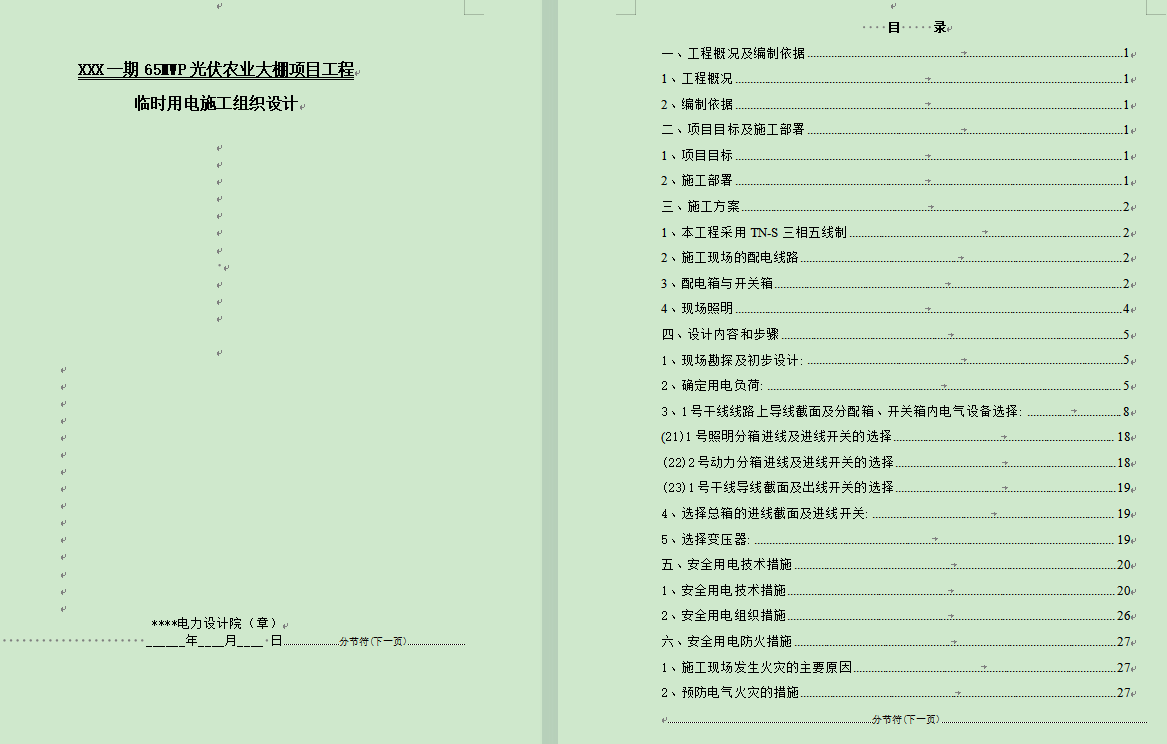

临时用电施工组织设计
一、工程概况及编制依据
1. 工程概况
本项目位于包头市土默特右旗苏波盖乡油房营村，总装机容量为 65.065MWp，采用 250Wp 多晶硅太阳能电池组件共 260,260 块。项目分为 65 个光伏阵列，每个阵列内组件以 22 片为 1 串接入 16 汇 1 直流汇流箱，每 6 台汇流箱连接至 1 台 500kW 逆变单元（含直流配电柜）。2 台逆变单元分别接入 1 台 1000kVA 双分裂升压变压器低压侧，升压至 35kV 后通过电缆接入 35kV 配电间，最终经主变压器升压至 110kV，以单回架空线路送至 110kV 海子变电站。
光伏组件安装结合农业科技大棚，部分固定于地面，部分安装于大棚顶部，倾角均为 39°，方位角为南偏西 8°，以匹配大棚布局并保证美观性。项目采用集中控制方式，在控制室实现对光伏及电气设备的集中监控与数据采集。
2. 编制依据
《施工现场临时用电安全技术规范》（JGJ46-2005）
《建设工程施工现场供用电安全规范》（GB50194-93）
《通用用电设备配电设计规范》（GB50055-93）
《供配电系统设计规范》（GB50052-95）
《建筑施工安全检查标准》（JGJ59-99）
本工程施工组织设计及相关图纸
二、项目目标及施工部署
1. 项目目标
质量目标：确保机械设备用电、配电线路及电器配置符合规范要求，接地系统可靠，电气元件性能达标。
安全目标：杜绝触电、电气火灾等安全事故，实现零伤亡、零重大设备损坏。
进度目标：提前完成临时用电系统建设，满足工程各阶段用电需求，确保施工进度不受电力供应影响。
2. 施工部署
建设单位提供的电源位于办公室东北侧，现场箱式变电站通过 YC-95（120）三相五线制橡胶绝缘电缆引至总配电柜。总配电柜分四路出线，采用橡胶绝缘电缆接引至各分配电箱，形成分级配电网络。
三、施工方案
1. 供电系统制式
本工程采用TN-S 三相五线制接零保护系统，独立设置专用保护零线（PE 线），与工作零线（N 线）严格分开。保护零线严禁接入开关或熔断器，仅从变压器工作接地线或总配电箱电源侧零线引出，且在配电线路中间和末端至少各做 1 处重复接地，接地电阻≤10Ω。配电箱金属外壳、电缆金属护套等非带电金属部件均需与 PE 线可靠连接，确保漏电时迅速切断电源。
2. 配电线路敷设
主干线路：采用地下暗敷方式，电缆埋深≥0.7m，上下铺设 50mm 厚细砂层，覆盖砖或混凝土板等硬质保护层，穿越道路时加设钢套管保护，管口密封。
移动线路：移动机具、照明工具及手持电动工具线路采用架空明敷，架空线需为绝缘导线，距地面高度≥1.8m，避免人员或机械触碰。
导线连接：电线接头需用黄蜡带、黑胶布及防水绝缘胶带三层包裹，确保绝缘可靠。配电箱进出线采用下进下出方式，金属箱体入口处加护套管，导线排列整齐，严禁缠绕或受力。
3. 配电箱与开关箱设置
（1）配电层级与保护要求
采用 “三级配电、两级保护” 系统：
三级配电：总配电箱→分配电箱→开关箱，动力与照明配电分路设置。
两级保护：分配电箱和开关箱分别装设漏电保护器，开关箱（末级）漏电动作电流≤30mA（潮湿环境≤15mA），动作时间≤0.1s，实现 “一机一闸一漏一箱”。
（2）箱体安装要求
固定式配电箱：下底距地面高度 1.4~1.6m，移动式配电箱下底距地 0.8~1.6m。
间距要求：总配电箱与分配电箱距离≤30m，分配电箱与开关箱距离≤30m，开关箱与用电设备距离≤3m。
接地要求：分配电箱需做重复接地，接地电阻≤10Ω；防雷接地、变压器中性点接地等系统接地电阻≤4Ω。
（3）电器配置与接线
总配电箱：装设总隔离开关、分路隔离开关、总熔断器及分路熔断器（或自动开关），配置电压表、电流表、电度表等监测仪表，漏电保护器额定动作电流与分路开关匹配。
分配电箱：配置总隔离开关、分路隔离开关及熔断器（或自动开关），与总配电箱及配电线路参数匹配，必须装设漏电保护器。
开关箱：仅控制 1 台设备，设置隔离开关和专用漏电保护器，电源线严禁使用插销连接，必须固定可靠。
（4）箱体技术要求
箱内电器安装于金属或绝缘安装板，左大右小排列，大容量开关居左，小容量开关居右。
正常不带电金属部件均需与 PE 线连接，PE 线采用黄 / 绿双色线，通过专用端子板连接，严禁与 N 线混接。
箱体标明用途及分路标记，门锁齐全，防雨防潮，进出线孔密封良好。
四、安全管理与技术措施
接地与接零保护系统：定期检测接地电阻，确保 PE 线连接可靠，严禁工作零线与保护零线混接。
漏电保护装置：定期测试漏电保护器灵敏度，发现故障立即更换，严禁拆除或旁路使用。
电气设备验收：所有配电箱、开关箱及用电设备安装完毕后，需经电工、安全员联合验收，合格后方可投入使用。
日常巡查：每日检查线路及设备运行状态，重点关注接头温升、箱体密封、漏电保护功能等，做好巡查记录。
人员培训：电工需持证上岗，施工人员需经临时用电安全培训，严禁私拉乱接电线或违规操作电气设备。
应急措施：配备干粉灭火器等消防器材，制定电气火灾、触电事故应急救援预案，定期组织演练。
五、附图与计算书（示例）
配电系统图：绘制总配电箱至开关箱的配电线路走向、电器元件型号及保护参数。
接地装置设计图：标注接地极位置、接地体材质及连接方式，附接地电阻计算过程。
电缆选型计算书：根据用电负荷计算电流、电压损失，确定电缆截面及型号，确保满足载流量和电压降要求。
