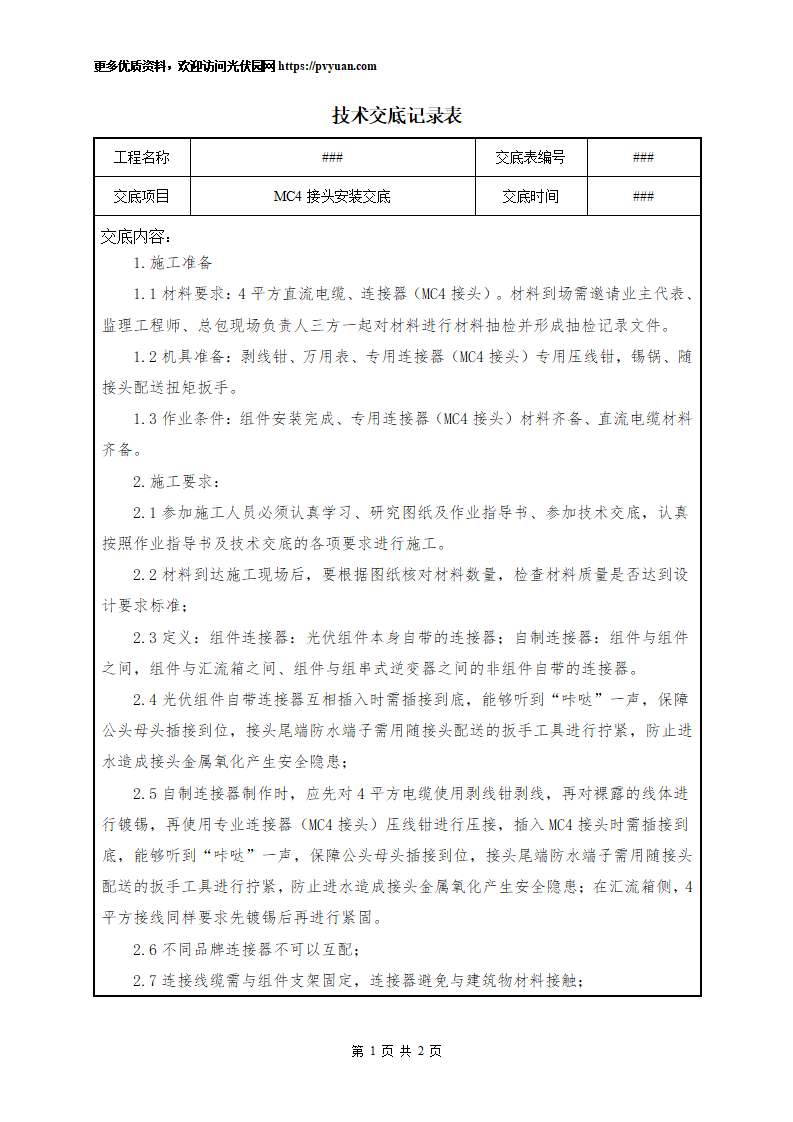

1.施工准备
1.1材料要求：4平方直流电缆、连接器（MC4接头）。材料到场需邀请业主代表、监理工程师、总包现场负责人三方一起对材料进行材料抽检并形成抽检记录文件。
1.2机具准备：剥线钳、万用表、专用连接器（MC4接头）专用压线钳，锡锅、随接头配送扭矩扳手。
1.3作业条件：组件安装完成、专用连接器（MC4接头）材料齐备、直流电缆材料齐备。
2.施工要求：
2.1参加施工人员必须认真学习、研究图纸及作业指导书、参加技术交底，认真按照作业指导书及技术交底的各项要求进行施工。
2.2材料到达施工现场后，要根据图纸核对材料数量，检查材料质量是否达到设计要求标准；
2.3定义：组件连接器：光伏组件本身自带的连接器；自制连接器：组件与组件之间，组件与汇流箱之间、组件与组串式逆变器之间的非组件自带的连接器。
2.4光伏组件自带连接器互相插入时需插接到底，能够听到“咔哒”一声，保障公头母头插接到位，接头尾端防水端子需用随接头配送的扳手工具进行拧紧，防止进水造成接头金属氧化产生安全隐患；
2.5自制连接器制作时，应先对4平方电缆使用剥线钳剥线，再对裸露的线体进行镀锡，再使用专业连接器（MC4接头）压线钳进行压接，插入MC4接头时需插接到底，能够听到“咔哒”一声，保障公头母头插接到位，接头尾端防水端子需用随接头配送的扳手工具进行拧紧，防止进水造成接头金属氧化产生安全隐患；在汇流箱侧，4平方接线同样要求先镀锡后再进行紧固。
2.6不同品牌连接器不可以互配；
2.7连接线缆需与组件支架固定，连接器避免与建筑物材料接触；

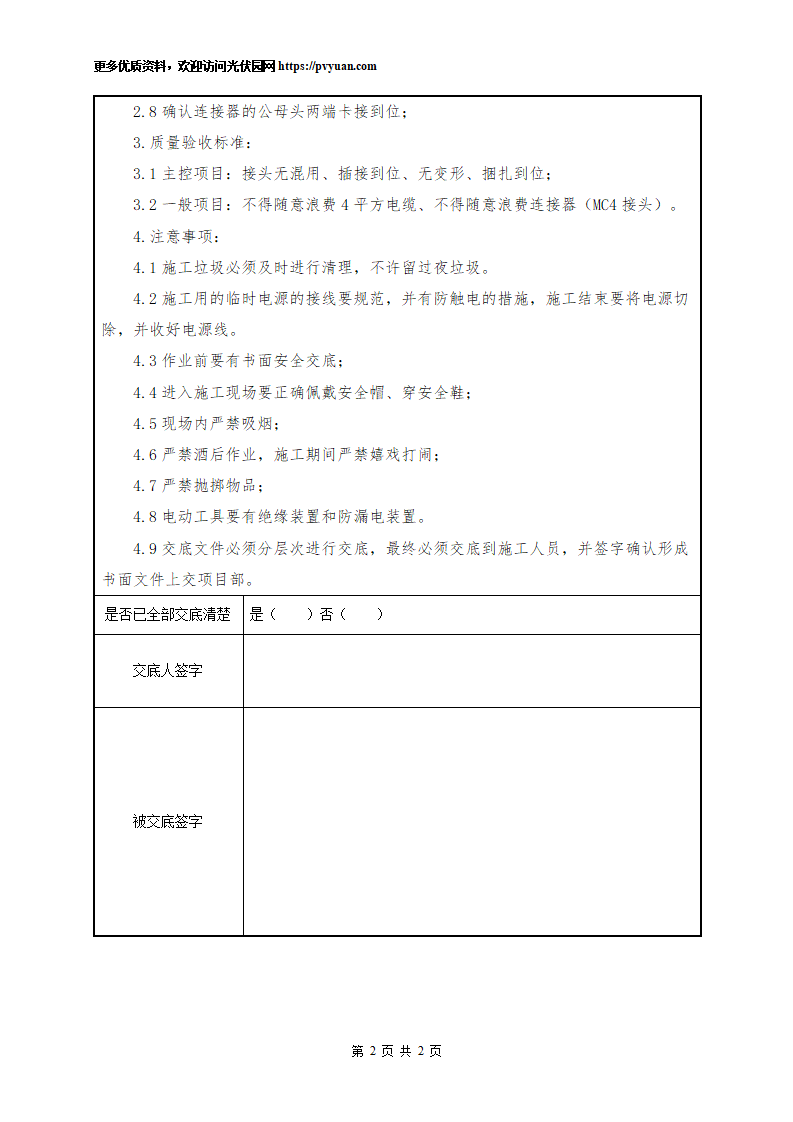

2.8确认连接器的公母头两端卡接到位；
3.质量验收标准：
3.1主控项目：接头无混用、插接到位、无变形、捆扎到位；
3.2一般项目：不得随意浪费4平方电缆、不得随意浪费连接器（MC4接头）。
4.注意事项：
4.1施工垃圾必须及时进行清理，不许留过夜垃圾。
4.2施工用的临时电源的接线要规范，并有防触电的措施，施工结束要将电源切除，并收好电源线。
