资料说明/预览:
本资料为某地下室充电桩建设工程设计图纸，包含工程概况、设计范围、设备选型与安装说明、变压器负荷计算等设计说明文档，配套 10kV 电源电缆、箱变、环网柜、充电桩电气图纸与土建施工图。项目新建 159 个交流充电桩、14 个直流充电堆、56 个双枪充电终端，配置 8 台 800kVA 箱式变电站，采用高供高计计量方式，可作为地下车库充电桩项目设计参考资料。
资料的核心目录如下：

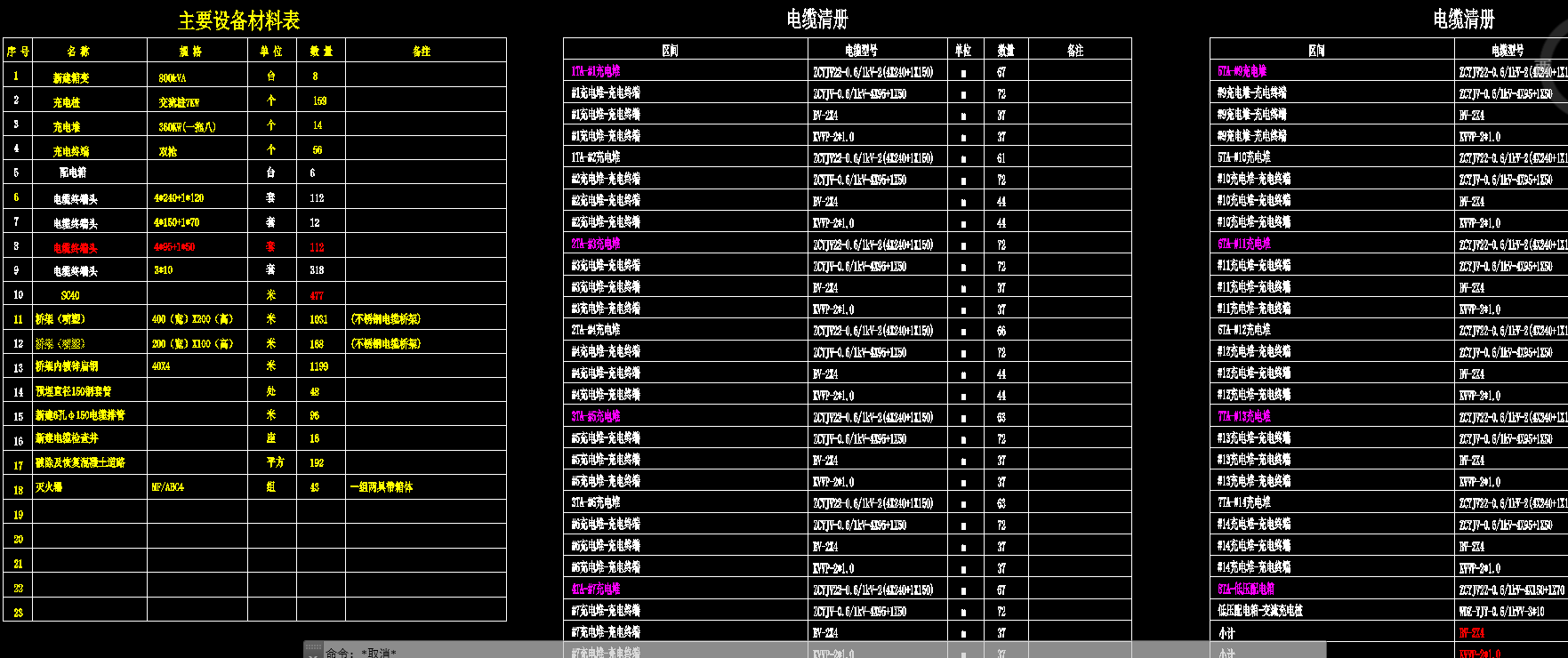

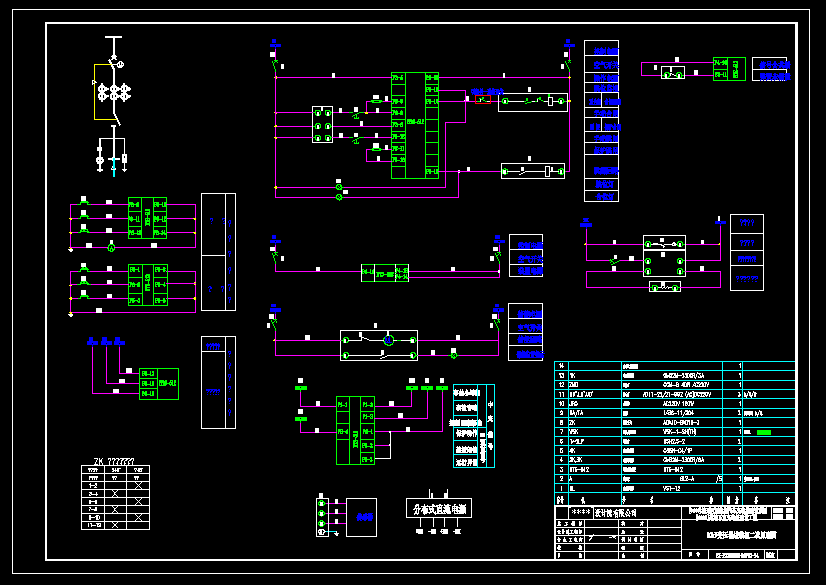

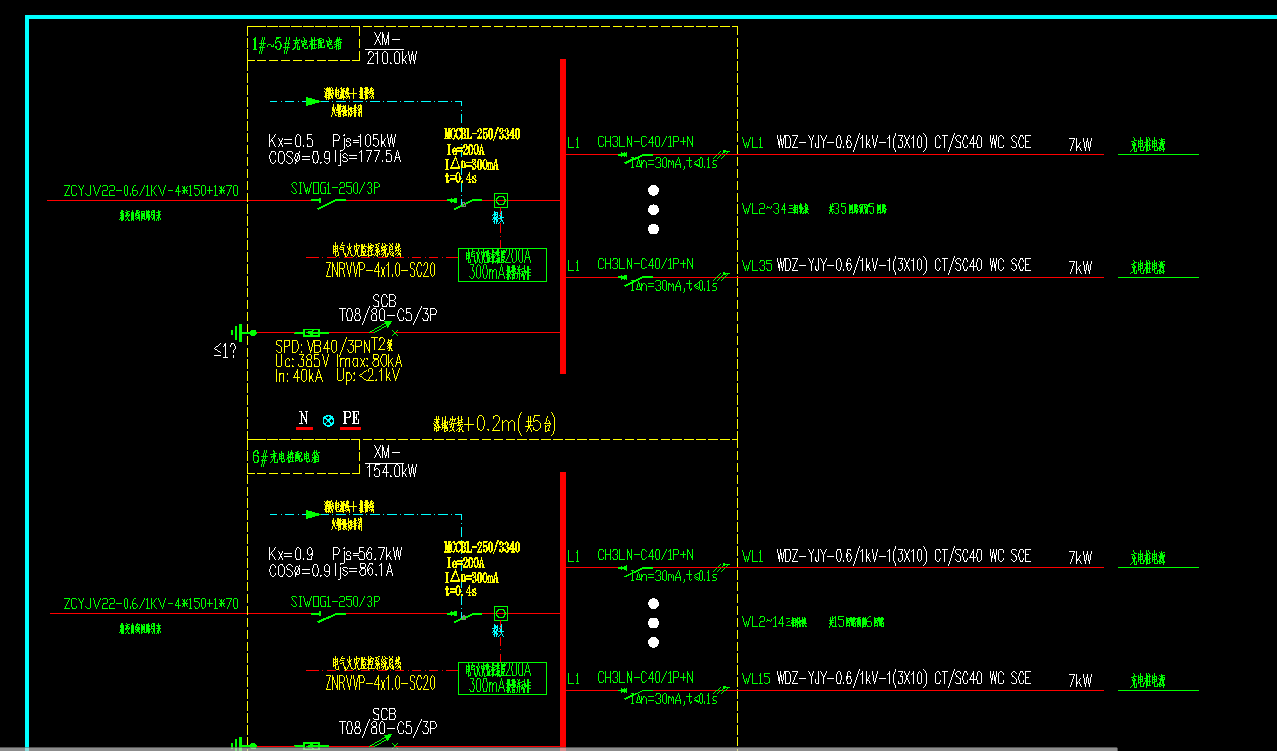

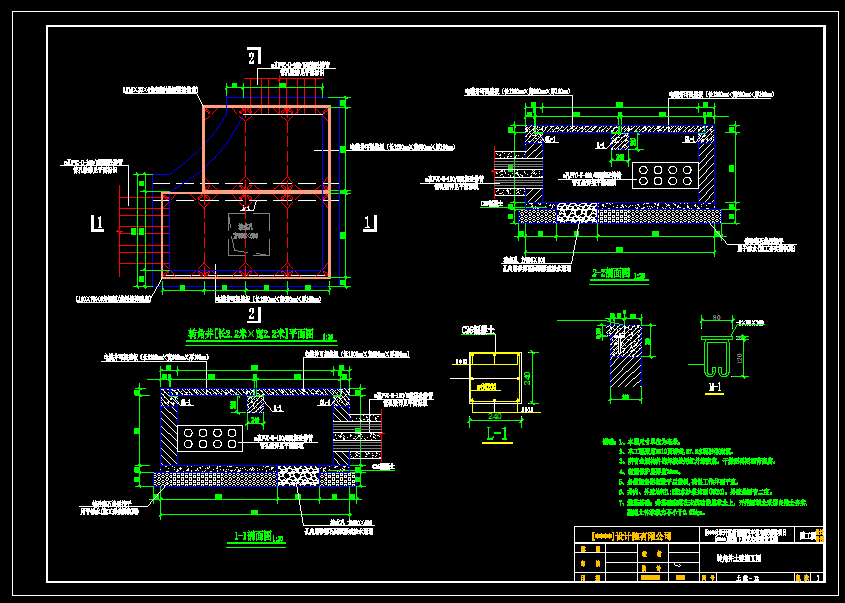

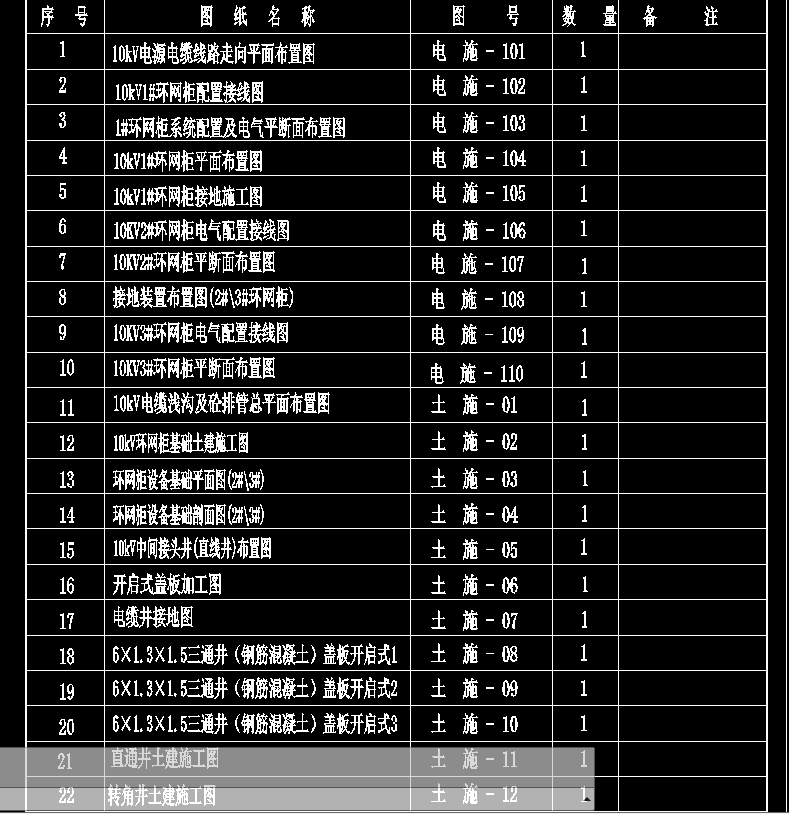

环网柜及电缆土建图纸 1. 10kV 电源电缆线路走向平面布置图 2. 10kV1# 环网柜配置接线图 3. 1# 环网柜系统配置及电气平面布置图 4. 10kV1# 环网柜平面布置图 5. 10kV1# 环网柜接地施工图 6. 10kV2# 环网柜电气配置接线图 7. 10kV2# 环网柜平面布置图 8. 接地装置布置图 (2#\3# 环网柜) 9. 10kV3# 环网柜电气配置接线图 10. 10kV3# 环网柜平面布置图 11. 10kV 电缆浅沟及砼排管总平面布置图 12. 10kV 环网柜基础土建施工图 13. 环网柜设备基础平面图 (2#\3#) 14. 环网柜设备基础剖面图 (2#\3#) 15. 10kV 中间接头井 (直线井) 布置图 16. 开启式盖板加工图 17. 电缆井接地图 18. 6×1.3×1.5 三通井 (钢筋混凝土) 盖板开启式 1 19. 6×1.3×1.5 三通井 (钢筋混凝土) 盖板开启式 2 20. 6×1.3×1.5 三通井 (钢筋混凝土) 盖板开启式 3 21. 直通井土建施工图 22. 转角井土建施工图 箱变 + 充电桩全套图纸 1. 设计说明 2. 主要设备材料表 3. 配电设施平面布置图 4. 10kV/0.4kV 电力平面图 5. ZBWB-10A-800kVA-1 号预装式变电站电气配置接线图 6. ZBWB-10A-800kVA-2 号预装式变电站电气配置接线图 7. ZBWB-10A-800kVA-3 号预装式变电站电气配置接线图 8. ZBWB-10A-800kVA-4 号预装式变电站电气配置接线图 9. ZBWB-10A-800kVA-5 号预装式变电站电气配置接线图 10. ZBWB-10A-800kVA-6 号预装式变电站电气配置接线图 11. ZBWB-10A-800kVA-7 号预装式变电站电气配置接线图 12. ZBWB-10A-800kVA-8 号预装式变电站电气配置接线图 13. 充电堆出线配置接线图 14. 10kV 变压器进线柜二次原理图 15. 低压配电箱配置接线 16. 箱变平面布置及剖面图 17. 箱变基座土建施工图 18. 箱变立面及接地施工图 19. 电缆检查井土建施工图 20. 电缆检查井配筋图 21. 混凝土排管横断面图 22. 排管及检查井接地图 23. 充电桩和充电终端基础示意图 24. 充电桩基础示意图 25. 充电设施接地大样图 ....
