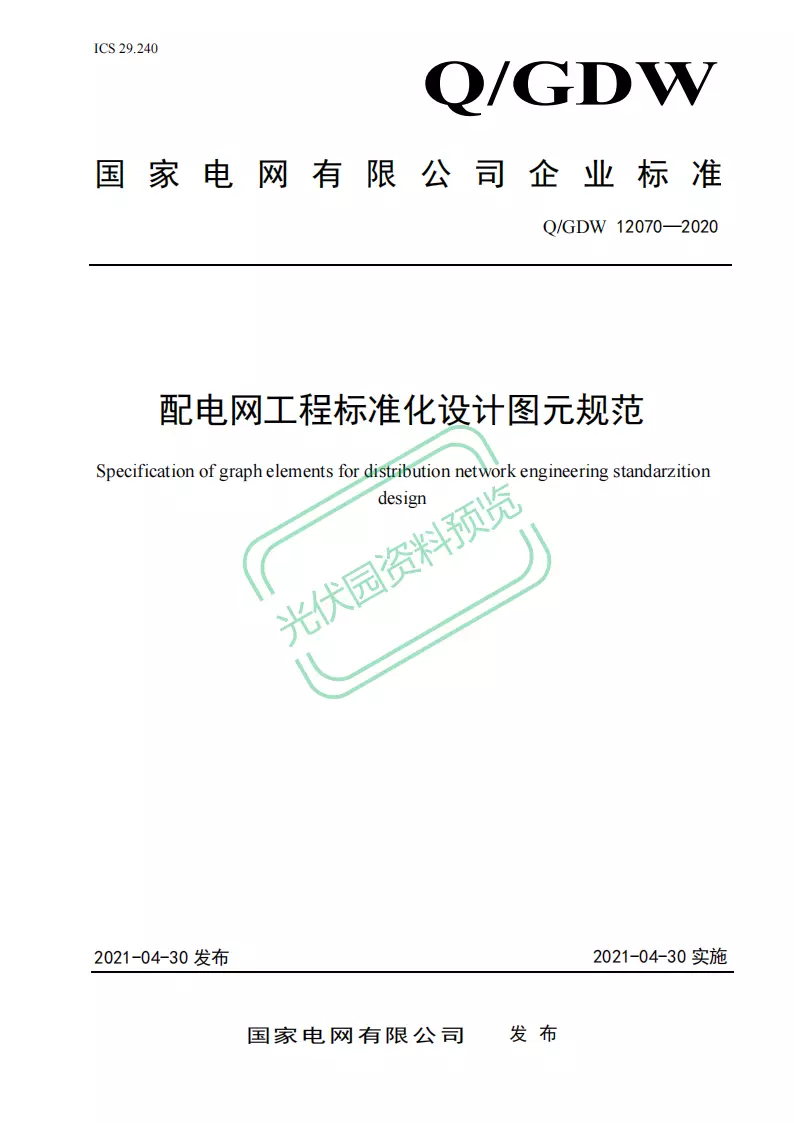

本文提供国家电网有限公司企业标准《Q/GDW 12070-2020 配电网工程标准化设计图元规范》完整资料下载，该标准规定了10kV及以下配电网工程设计中电气图图元、线路图图元的总体原则、基本要求、样式规范及图元块属性，适用于配电站房、变台电气系统配置图、电气主接线图及架空/电缆线路路径图的绘制，20kV配电网工程可参照执行。

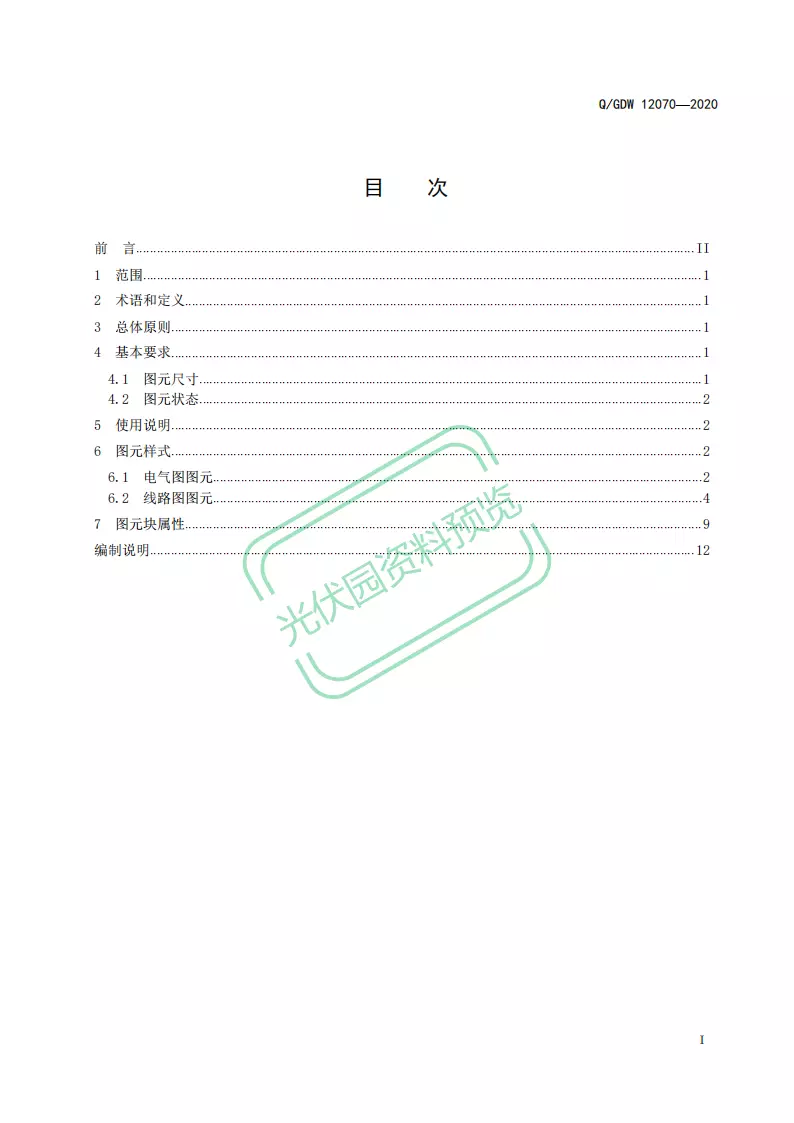

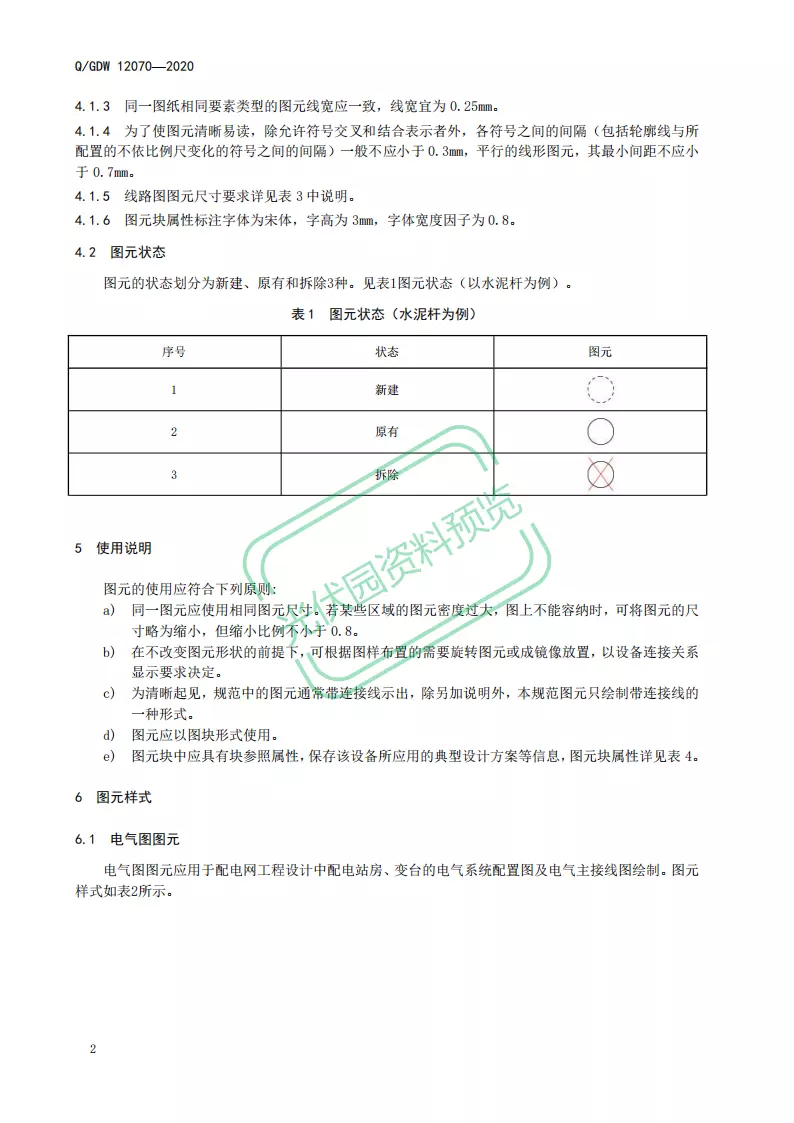

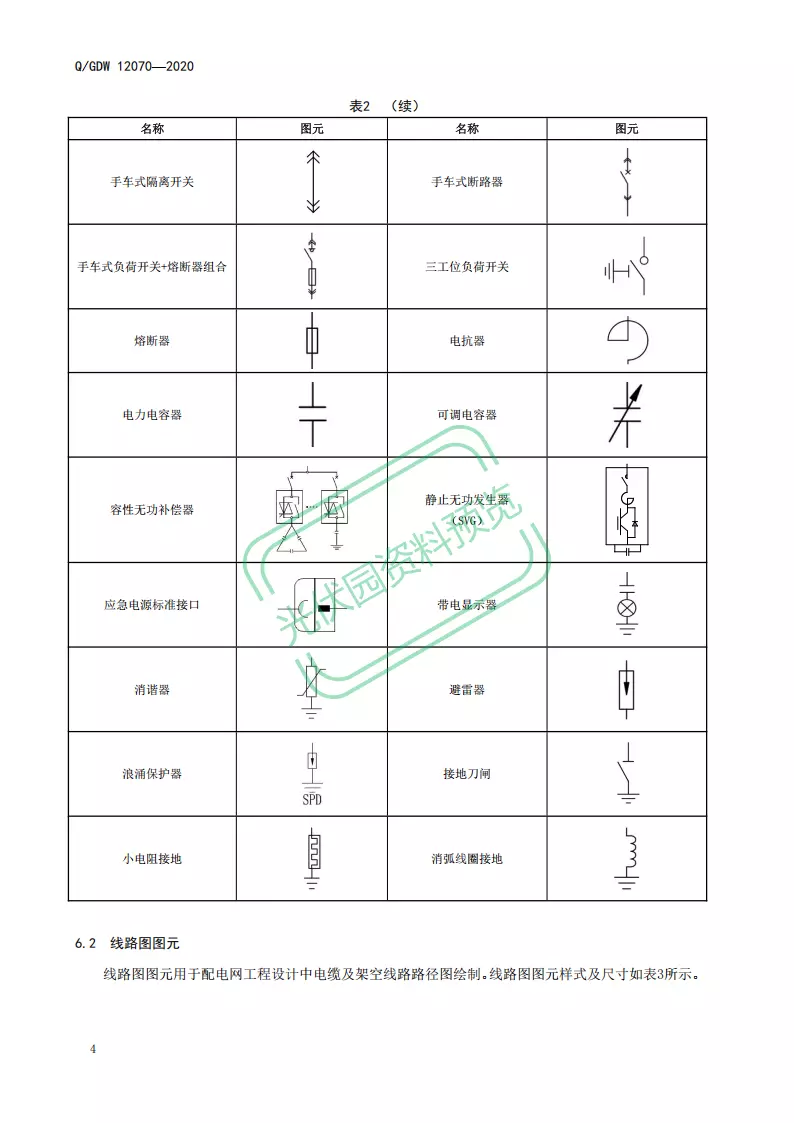

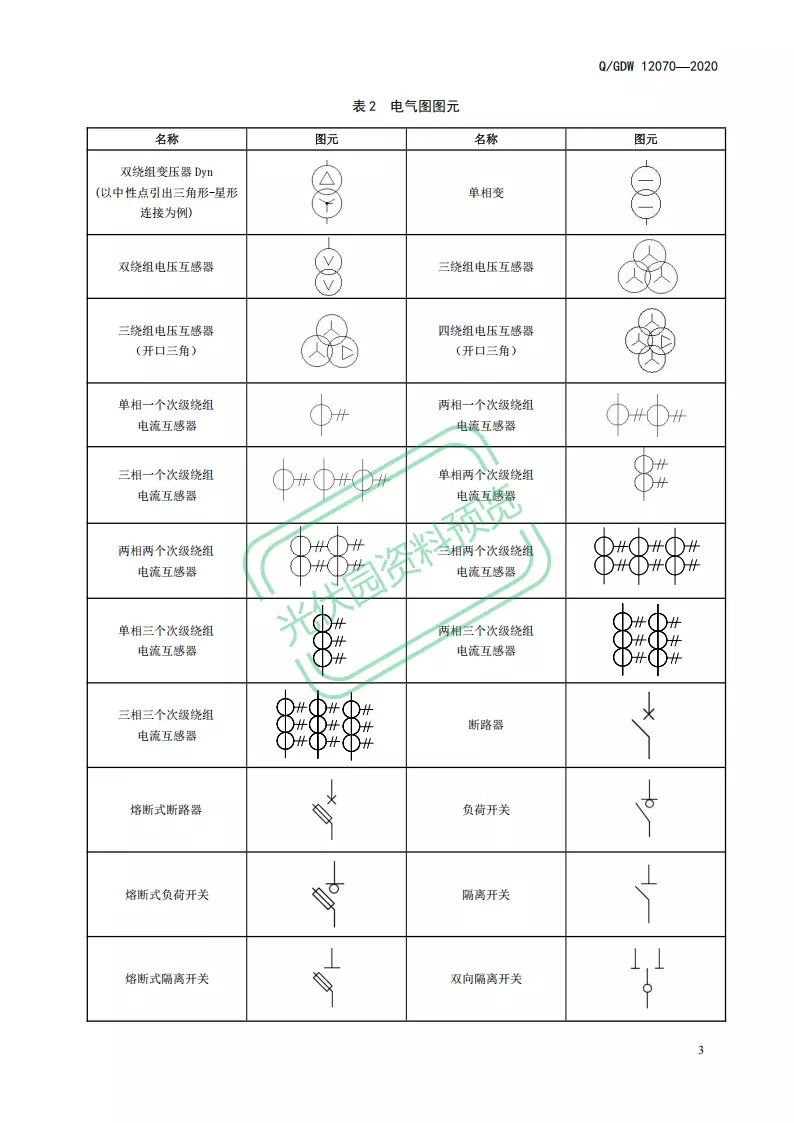

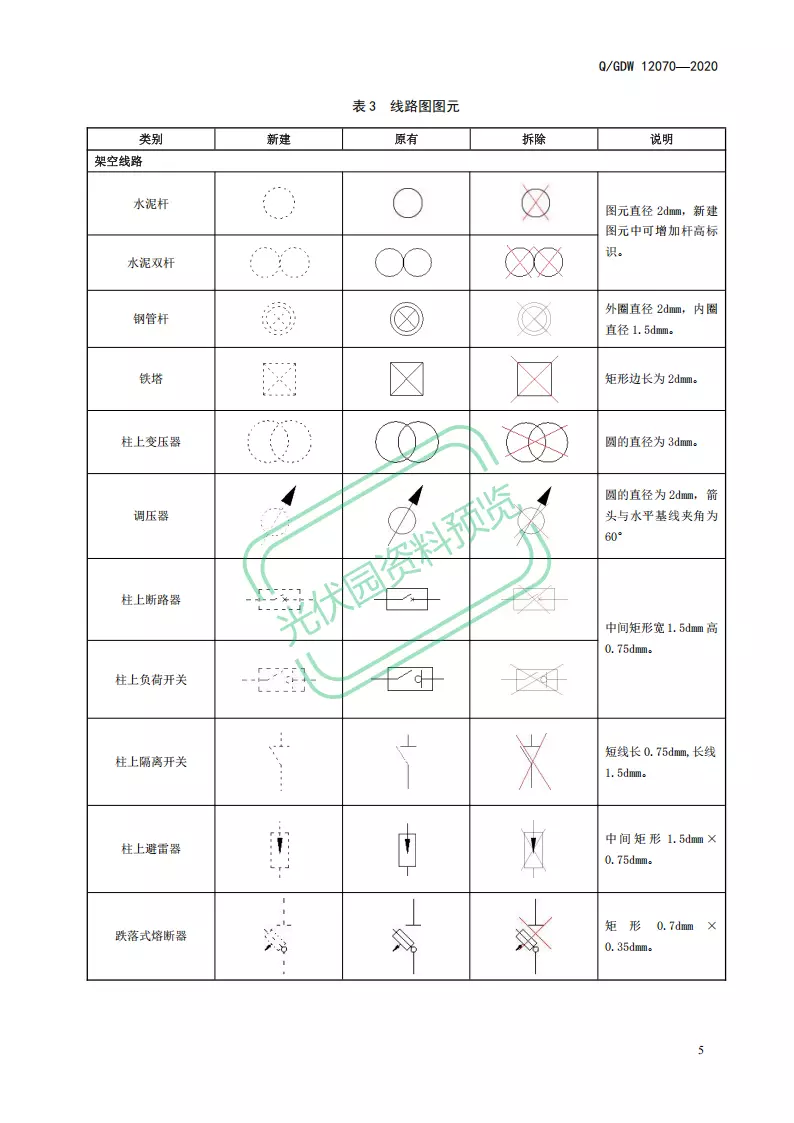

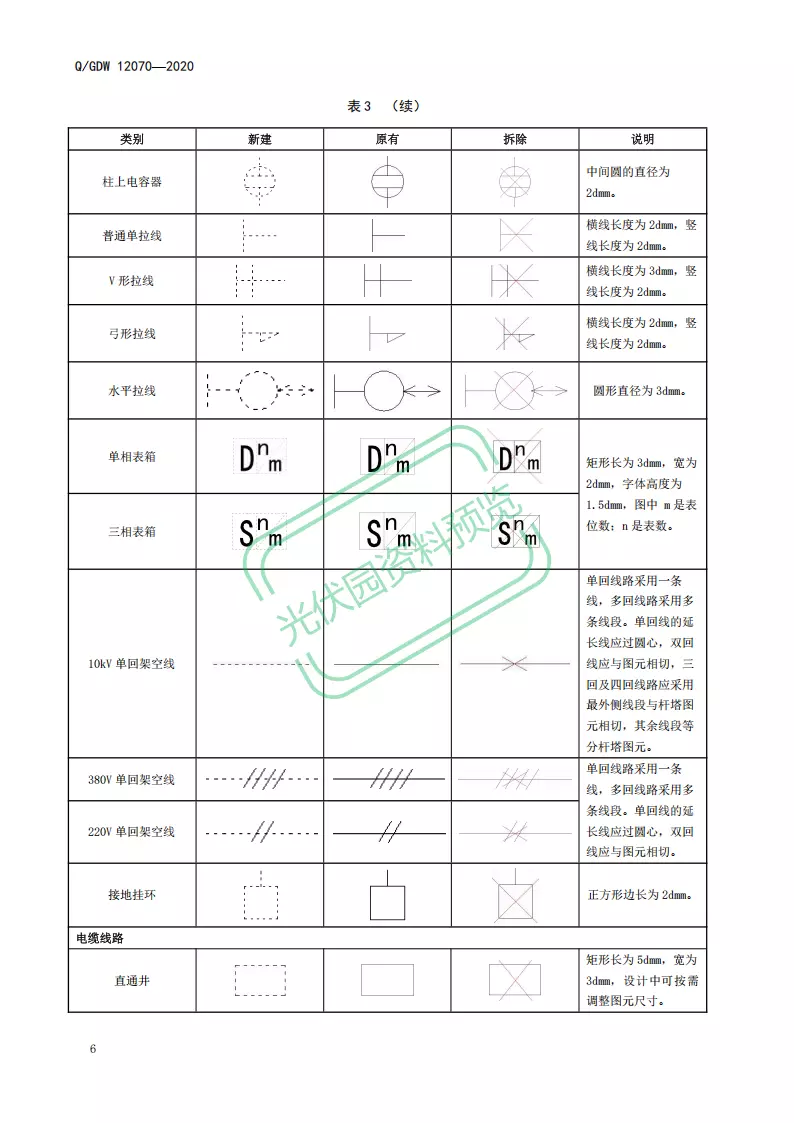

标准涵盖图元尺寸规范、新建/原有/拆除三种状态标识、各类电气设备（变压器、互感器、断路器等）及线路设施（水泥杆、电缆井、架空线等）的图元样式，明确了图元块属性标注要求，能有效提升配电网工程设计图纸的规范性、可辨识度及绘制效率，是配电网工程设计人员、技术管理人员的必备参考资料。
本文由网友投稿，光伏园网站仅发布，未进行完整性审查和内容审核，下载前请自行甄别。
如有侵权请联系微信pvyuan2。
