本页面提供分布式光伏发电项目屋面光伏板清洗系统全套CAD图纸资料下载，图纸为工商业厂房屋顶光伏组件清洗给水系统设计参考图纸。包含厂房屋面给水平面布置图、管道系统图、图纸目录、图例符号、设计施工说明文档。
图纸资料包含内容

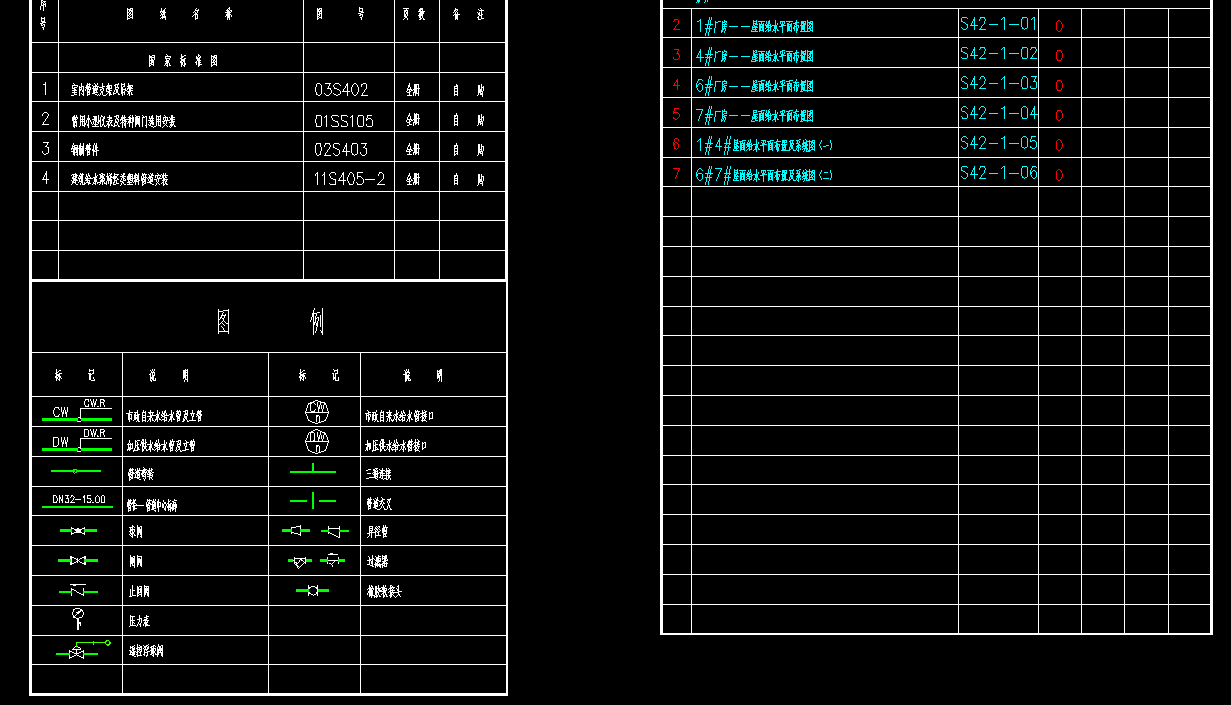

- 图纸目录与图例表：管道标记符号、阀门图例、管道接口说明，包含球阀、闸阀、止回阀、过滤器、橡胶软接头等给排水图例

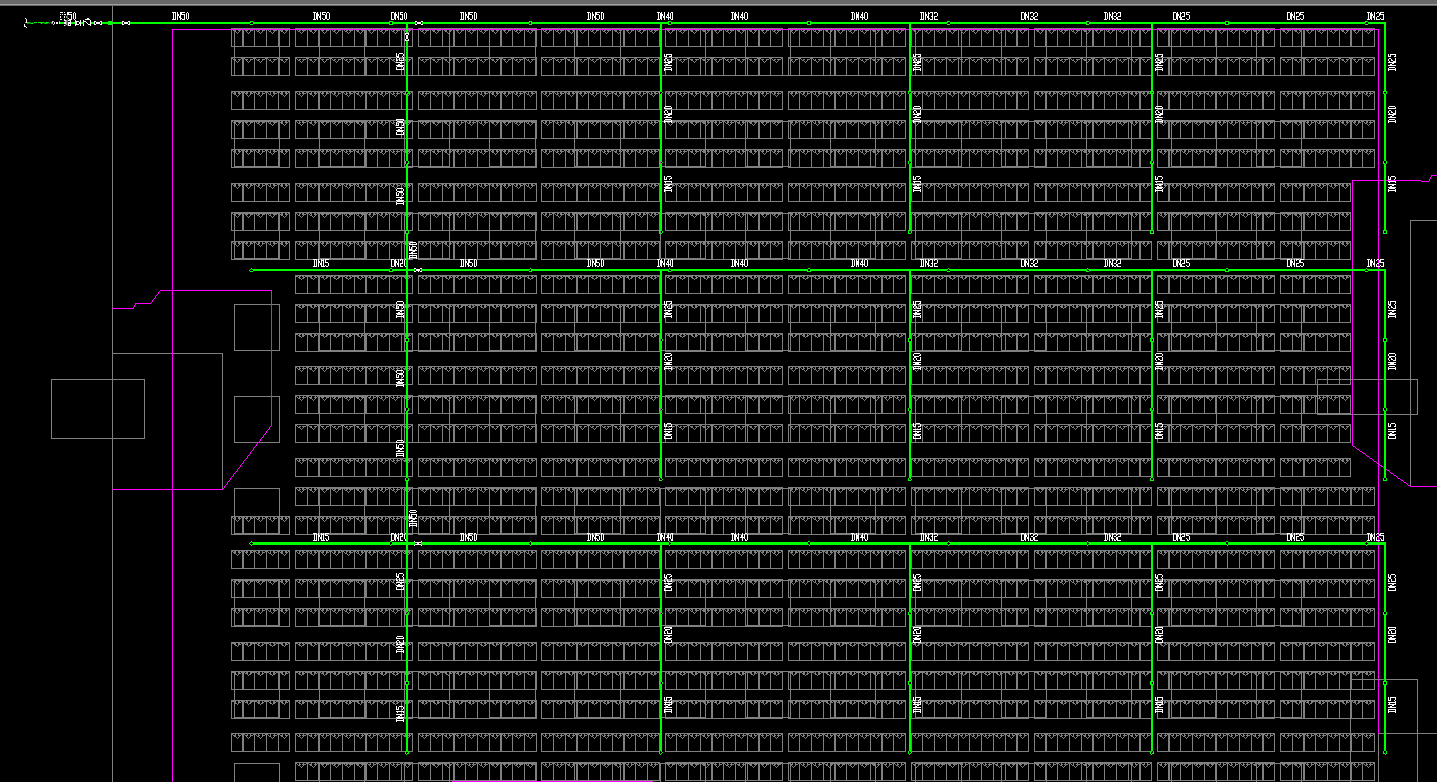

- 厂房屋面给水平面布置图：1#厂房、4#厂房、6#厂房、7#厂房屋面光伏清洗给水平面布置图纸

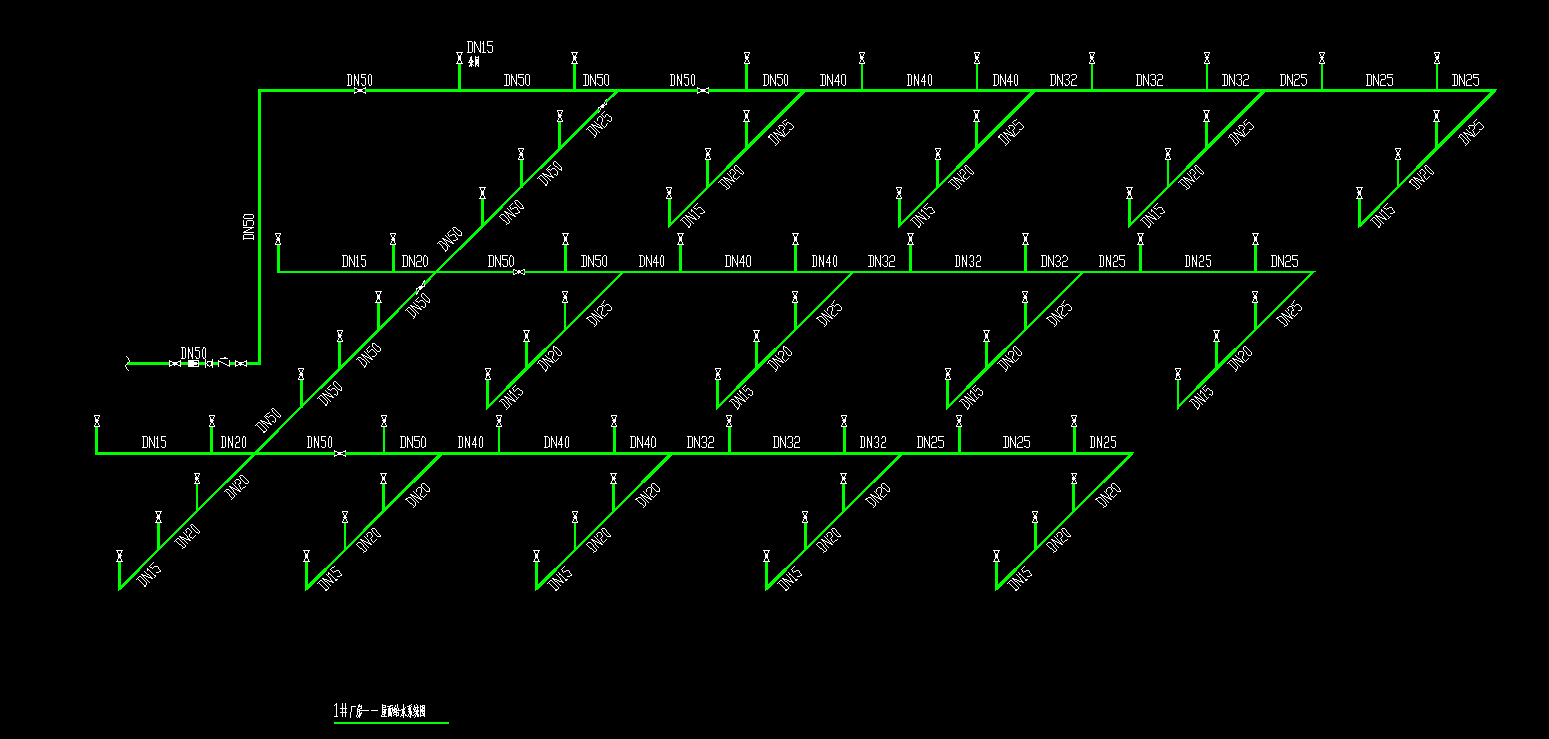

- 屋面给水系统图：完整管网CAD系统，管道规格DN15、DN20、DN25、DN32、DN40、DN50全套管路
- 设计施工说明：项目概述、设计依据、标高尺寸、管材选型、管道试压、施工验收规范要求
光伏清洗系统图纸设计概况
图纸针对分布式光伏项目屋顶光伏板喷淋清洗给水系统设计，管材选用防紫外线PPR冷水管，厂区市政自来水供水压力0.30MPa，满足光伏清洗用水压力需求。图纸适用于工商业厂房屋顶分布式光伏项目，可供光伏设计工程师、给排水工程师做方案设计参考。

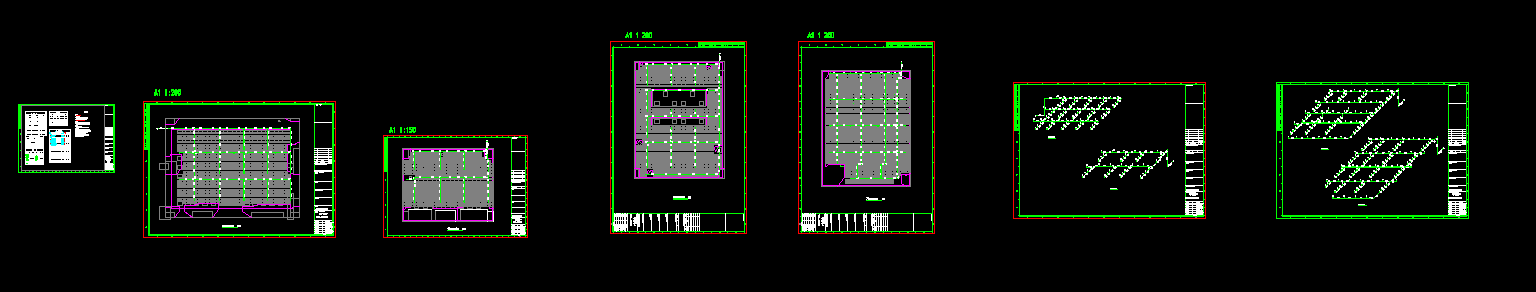

图纸目录清单
- 图纸目录、图例、设计施工说明、设备材料表
- 1#厂房 — 屋面给水平面布置图
- 4#厂房 — 屋面给水平面布置图
- 6#厂房 — 屋面给水平面布置图
- 7#厂房 — 屋面给水平面布置图
- 1#4#屋面给水平面布置及系统图
- 6#7#屋面给水平面布置及系统图
图纸下载
本文由网友投稿，光伏园网站仅发布，未进行完整性审查和内容审核，下载前请自行甄别。
如有侵权请联系微信pvyuan2。
欢迎投稿分享资料(联系微信pvyuan2)，兑换光伏币，更有机会兑换“年度会员”
