本页面提供2.1318MW分布式光伏项目全套CAD施工图纸资料下载，本项目位于东莞，工商业厂房屋顶光伏，采用400V低压并网、自发自用余电上网模式。图纸包含项目设计说明、工程概况、YJV‑0.6/1kV电缆穿镀锌钢管管径选型表，可供光伏电气设计人员做方案及施工图参考。
图纸包含内容
- 项目设计说明：结合供电公司评审意见开展施工图设计，分块发电集中并网，4个400V侧并网点，自发自用余电上网。
- 工程概况：总功率2.1318MWp，1#、4#、6#、7#厂房屋顶，组件固定19°倾角安装，逆变器屋面就近布置，并网柜设置在变配电房。
- YJV‑0.6/1kV电缆穿镀锌钢管管径选择表：二芯、三芯电缆对应镀锌钢管规格，截面覆盖16~185mm²，电气电缆配管选型参考。
- 气象与并网参数：年平均气温21.9~22.2℃，年平均日照2499小时，0.4kV低压并网相关设计参数。
项目基础信息
- 项目规模：2.1318MWp 工商业屋顶分布式光伏
- 并网方式：400V低压并网，自发自用、余电上网，4个并网点
- 安装位置：1#车间、4#车间、6#车间、7#车间厂房屋顶
- 组件安装：固定倾角19°，分块发电，集中并网
- 电缆选型参考：YJV‑0.6/1kV电力电缆穿镀锌钢管管径对照表
YJV电缆穿镀锌钢管选型说明
图纸内置YJV‑0.6/1kV电缆穿镀锌钢管管径选择表格，覆盖电缆截面16、25、35、50、70、95、120、150、185平方，分别给出二芯、三芯电缆对应的镀锌钢管公称直径，括号为可选放大管径，用于光伏交流电缆穿管配管设计参考。

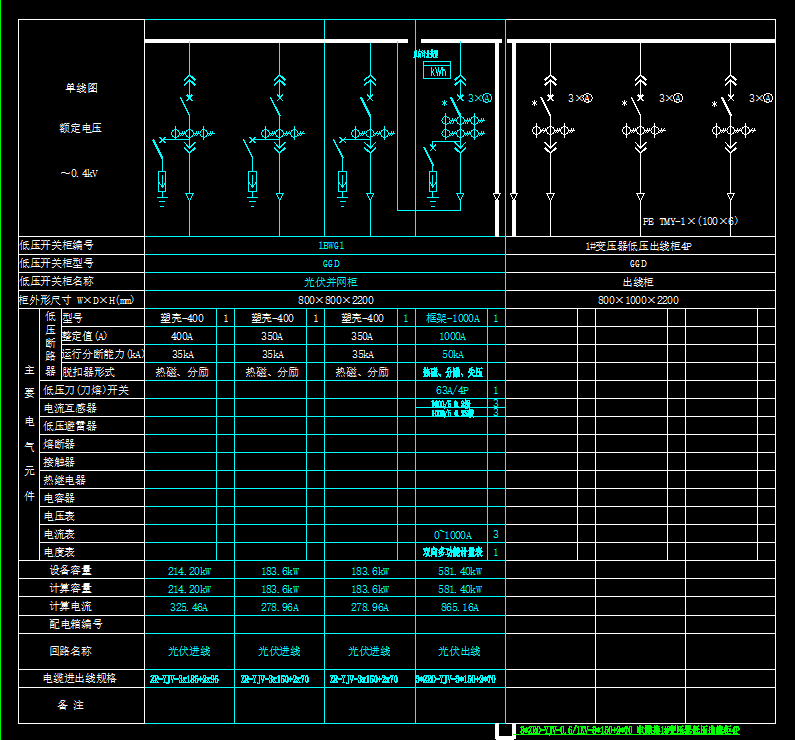

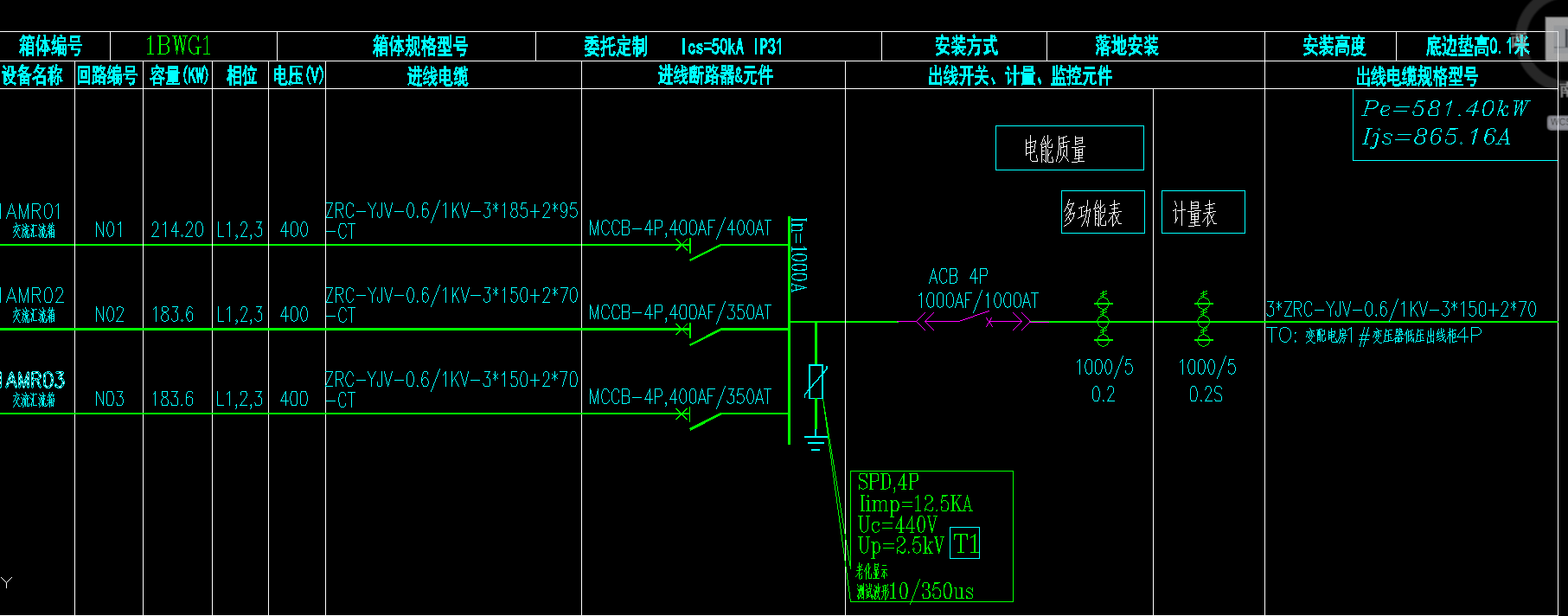

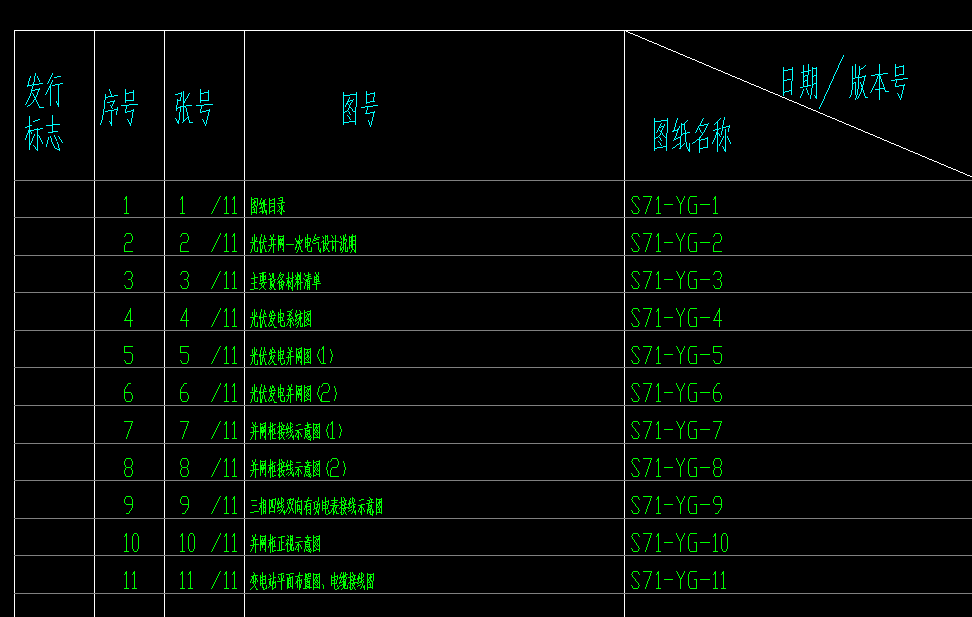

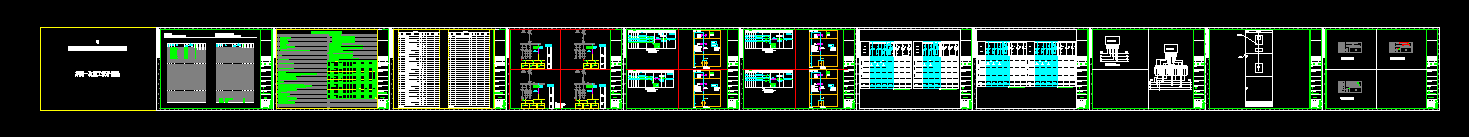

图纸预览
