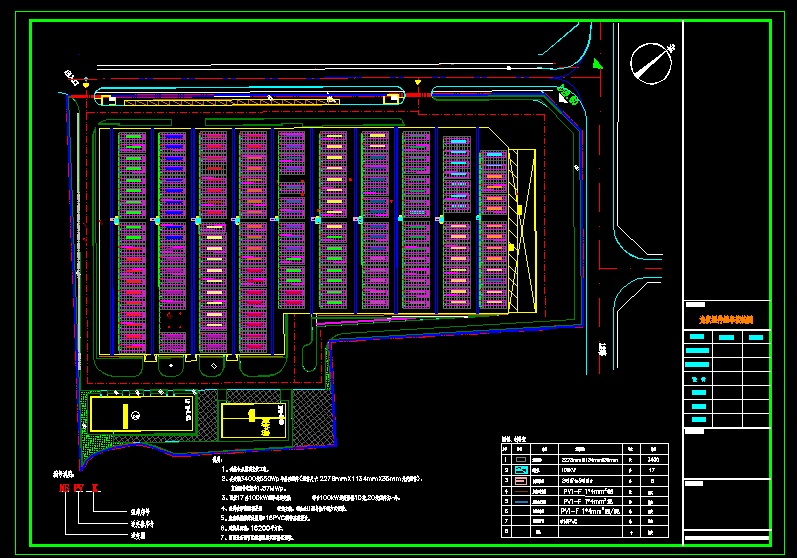

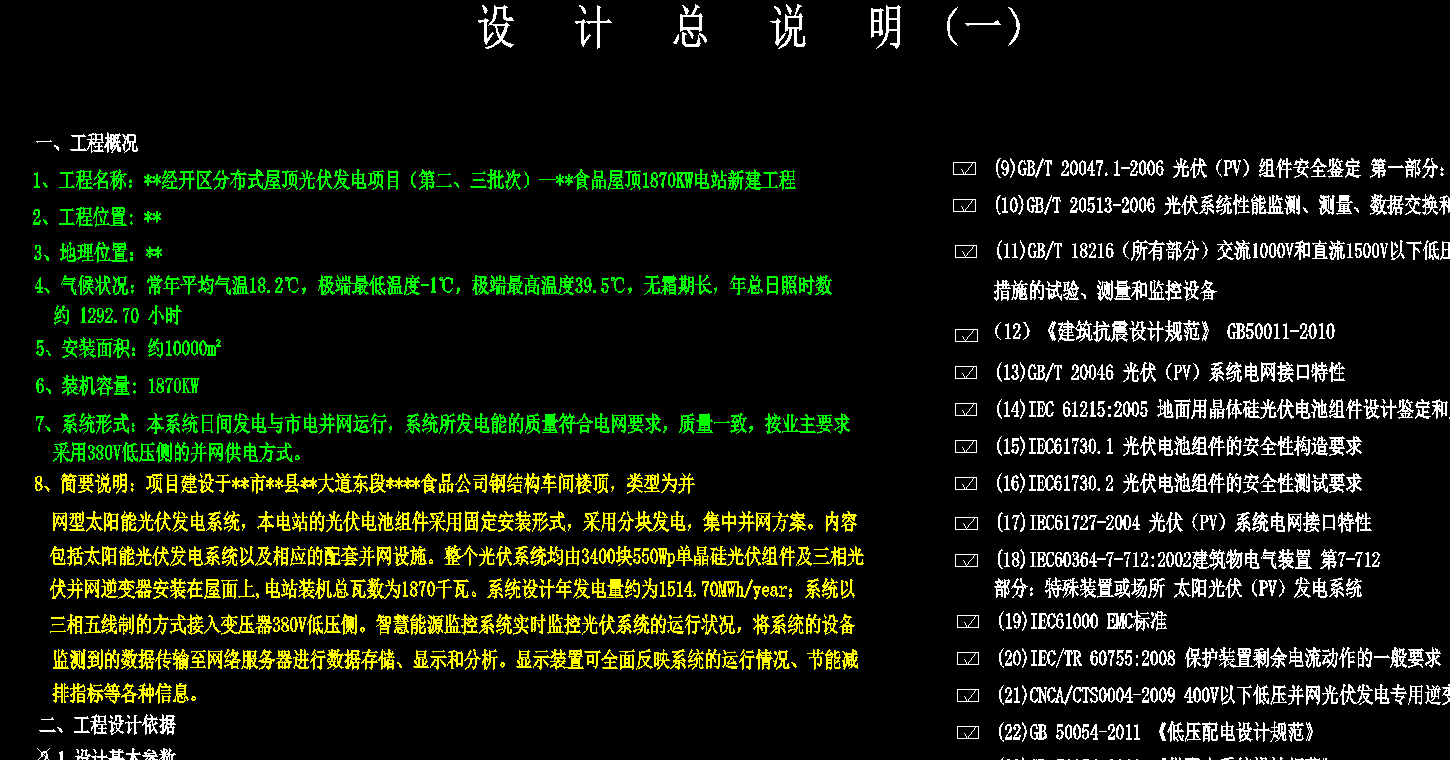

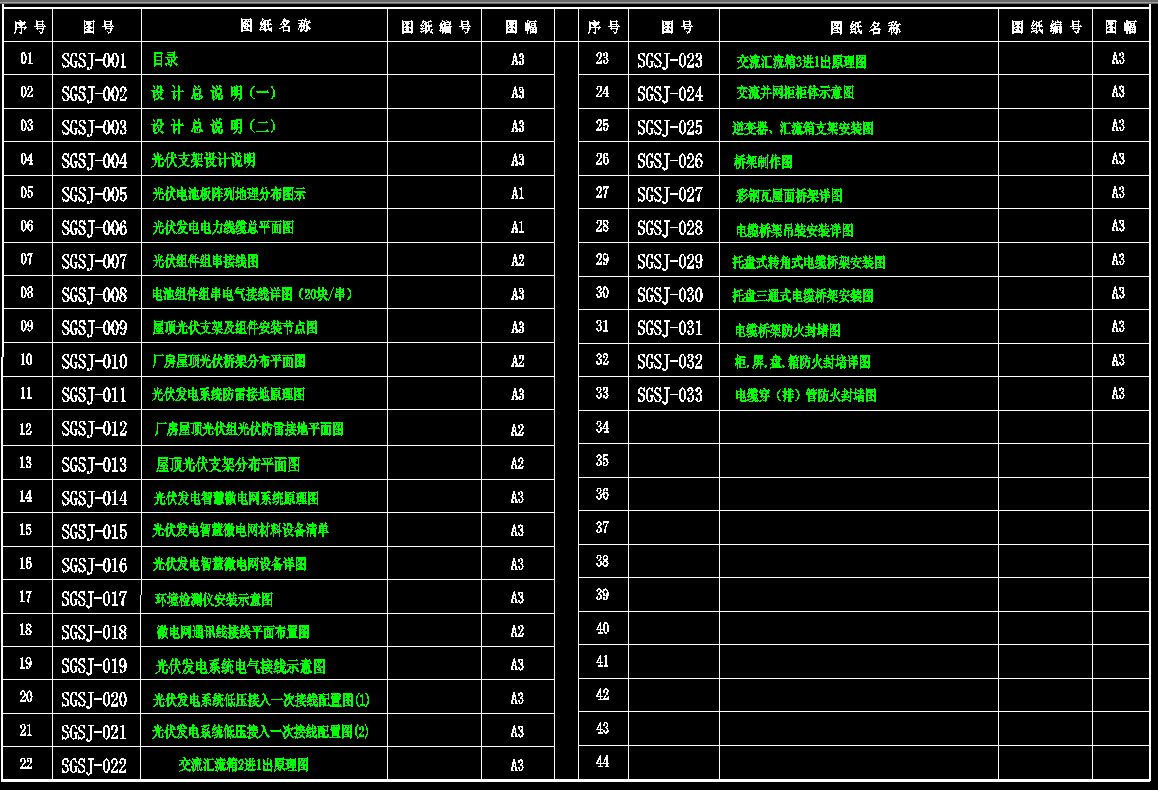

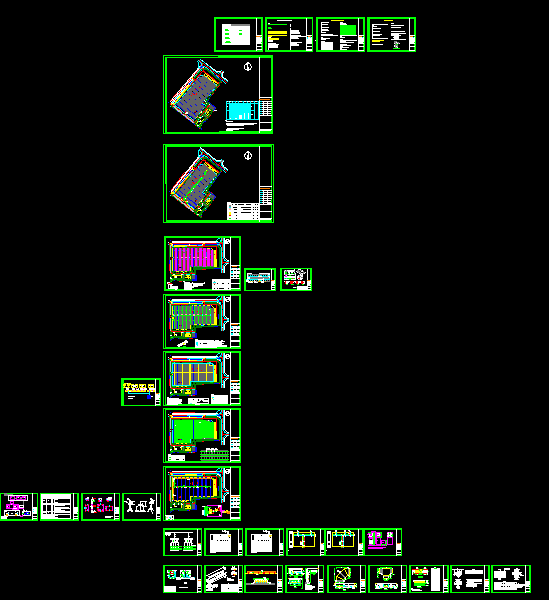

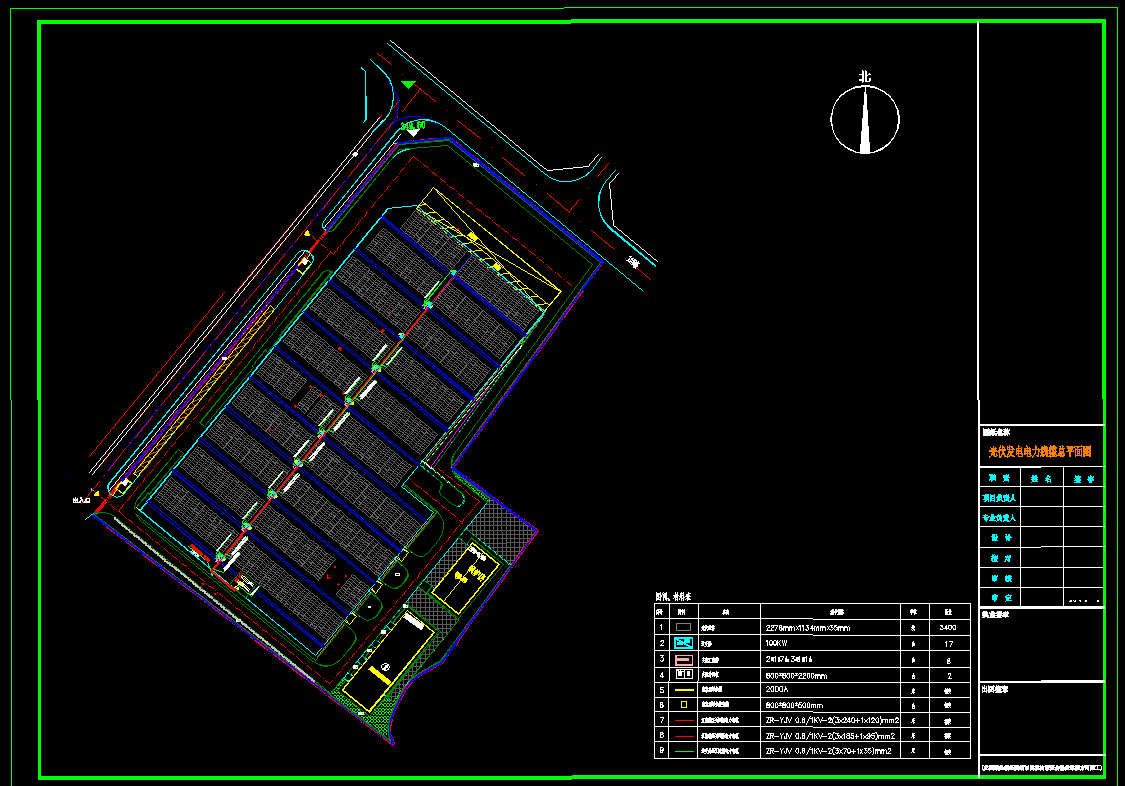

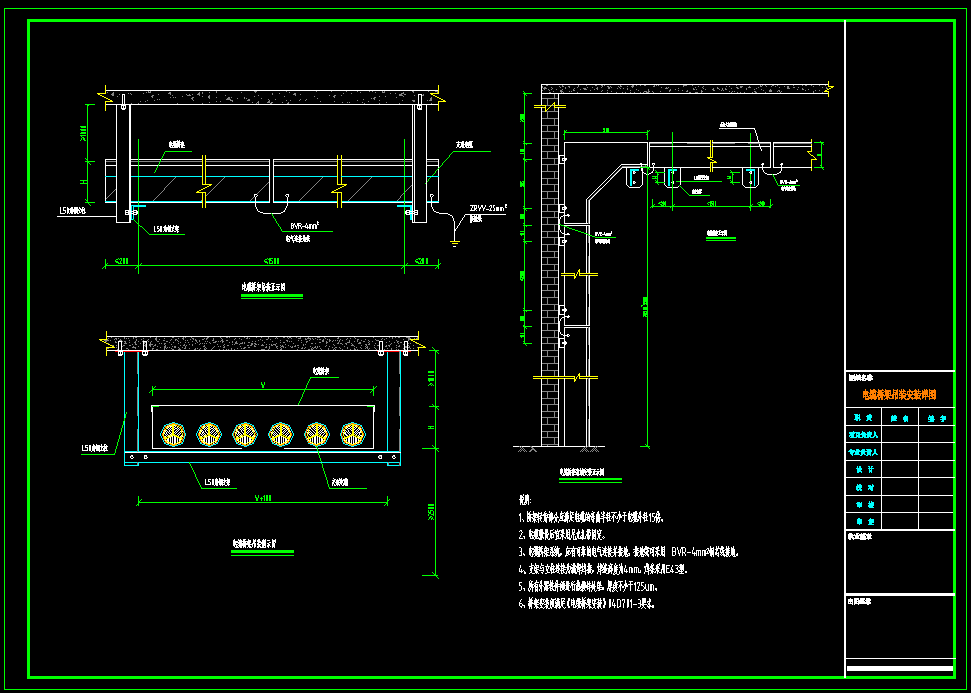

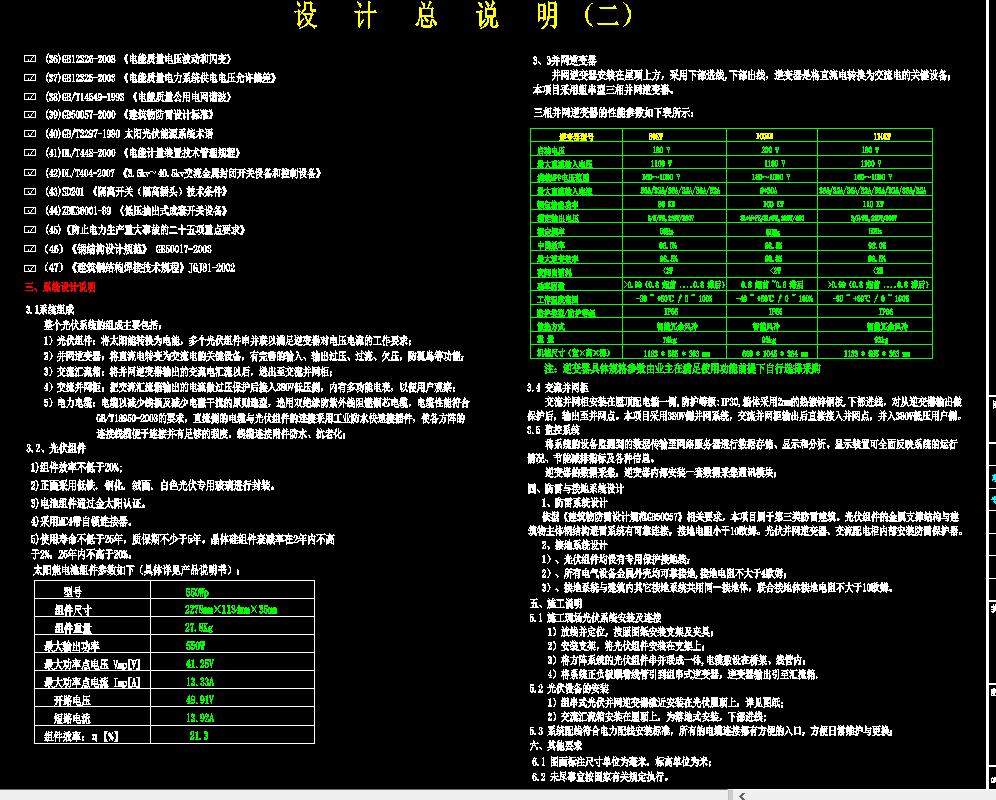

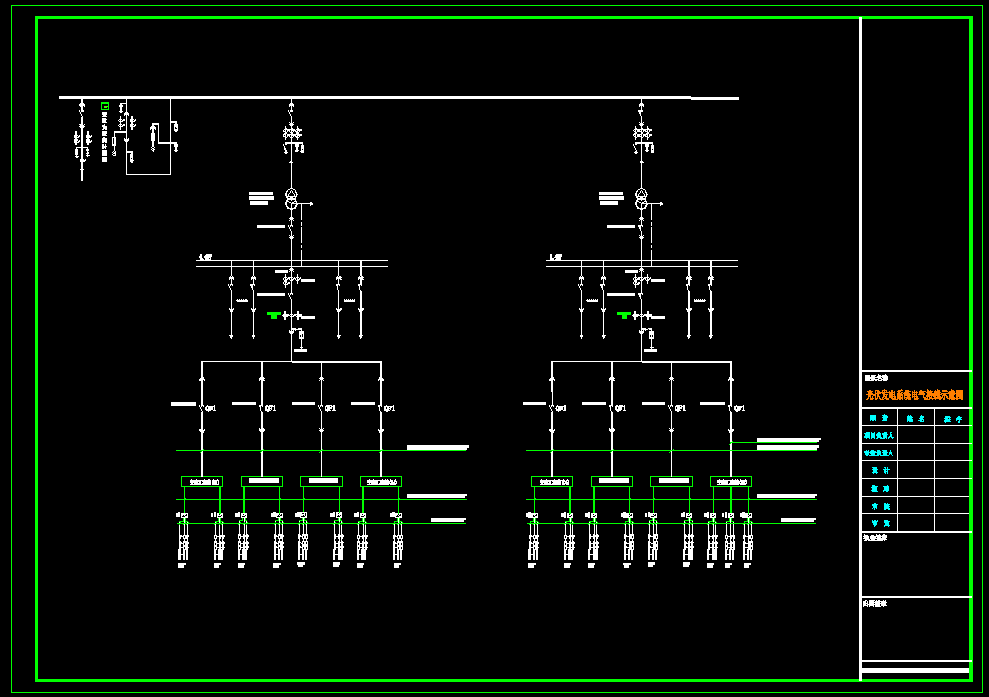

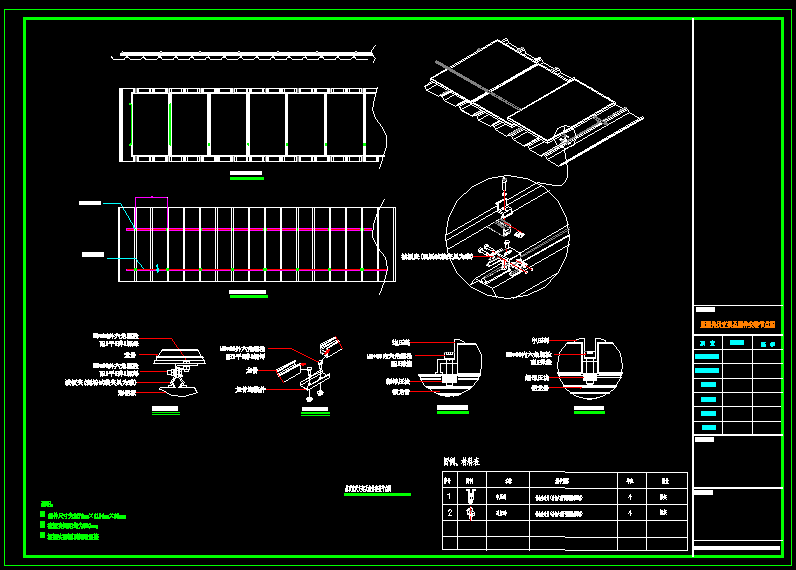

本套图纸为某经开区分布式屋顶光伏发电项目（第二、三批次）—— 食品厂屋顶 1870kW 光伏电站新建工程**全套设计图纸，项目选址于食品公司钢结构车间屋顶，采用低压 380V 并网方案，总装机容量 1870kW，使用 3400 块 550Wp 单晶硅光伏组件，组件采用固定式安装，分块发电、集中并网模式，设计年发电量约 1514.70MWh。项目安装面积约 10000㎡，系统白天并网发电，以三相五线制接入变压器 380V 低压侧，配套智慧能源监控系统，可实时采集、存储、展示电站运行数据，监测节能减排指标。 图纸全套包含目录、设计总说明（一、二）、光伏支架专项说明、组件排布总图、电力线缆总平面图、组串接线图、屋面支架安装节点、防雷接地原理图、桥架详图、交直流汇流原理图、并网柜示意图、材料设备清单、消防封堵详图等共 34 张图纸，覆盖光伏电气、结构支架、防雷接地、电缆桥架、消防封堵、监控通讯全专业内容。 设计严格遵循国标、IEC 光伏相关规范，对光伏组件、并网逆变器、线缆选型、屋面支架安装、防雷保护、施工安装要求做完整说明，明确组件参数、逆变器性能指标、接地与安全防护、施工工艺与验收要求。适用于彩钢瓦厂房屋顶分布式光伏项目设计、施工、造价、报审参考，是工商业屋顶光伏电站完整成套施工图资料，可供 EPC 单位、设计人员、施工方、造价工程师查阅使用。
