光伏线安装长度有没有限制？怎样快速计算？

发布时间：作者: 光伏课代表浏览: 502

光伏电缆允许长度及压降计算要点

光伏电缆的允许敷设长度不是无限值，与系统电压、工作电流、允许压降、导体材质以及环境温度密切相关，设计阶段必须进行压降校验，避免线缆过长造成过大线损，降低光伏电站发电量。

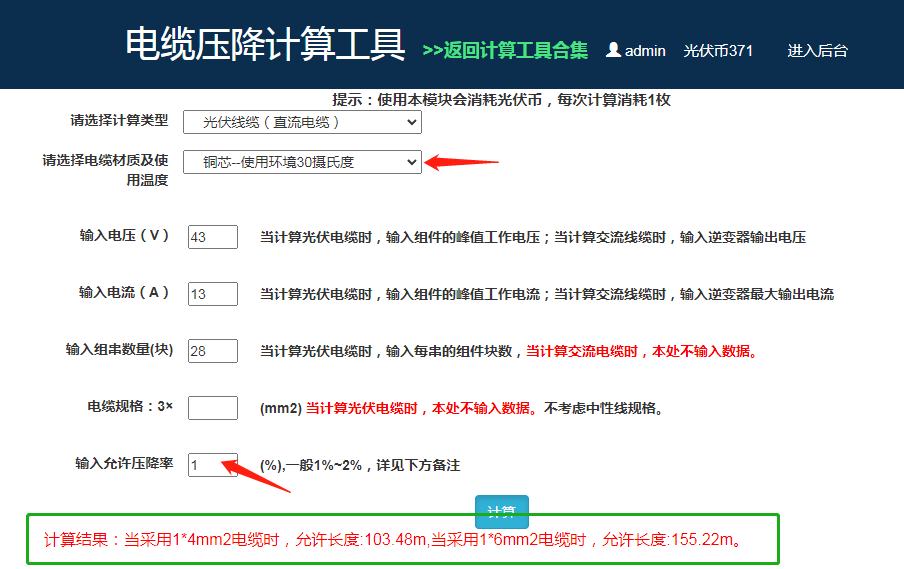

可以使用光伏园设计工具中的电缆压降计算模块进行测算：（ https://pvyuan.com/dianlanyajiang ）

操作填写要点：

计算类型选择：光伏线缆（直流电缆）或者低压交流线缆；
电缆类型及温度：根据现场工况选择铜芯 / 铝合金，以及对应的环境温度（20‑45℃）；
输入电压：光伏直流填写组件峰值工作电压；交流场景填写逆变器输出电压；
输入电流：光伏直流填写组件峰值工作电流；交流填写逆变器最大输出电流；
输入组串数量 (块)：填写单串组件串联块数；交流电缆该项无需填写；
输入允许压降率：参考 NB/T 10128‑2019 规范，组串式系统压降不宜大于 1%，集中式、集散式不宜大于 2%，按项目要求填入百分比数值，执行计算，推算电缆允许最大敷设长度。

提示：铜、铝合金电阻率随环境温度变化，工具内置配四手册电阻率参数，计算结果仅作为光伏电气设计参考。
