[下载]风电项目升压站电气调试方案.wps
资料下载入口：点此跳转到资料下载栏目
资料介绍：
1、本资料为200MW风电项目配套220kV场内升压站的电气系统调试方案，该升压站总规模按500MW容量设计，本期规划建设2×150MVA主变压器，风机发电经箱式变电站升至35kV后，由集电线路送至升压站，最终以二回220kV线路接入电网，方案依据国家电气装置安装试验相关标准编制，覆盖升压站全电气系统调试的前期准备、具体试验、流程管控、安全质量保障等全方面内容。

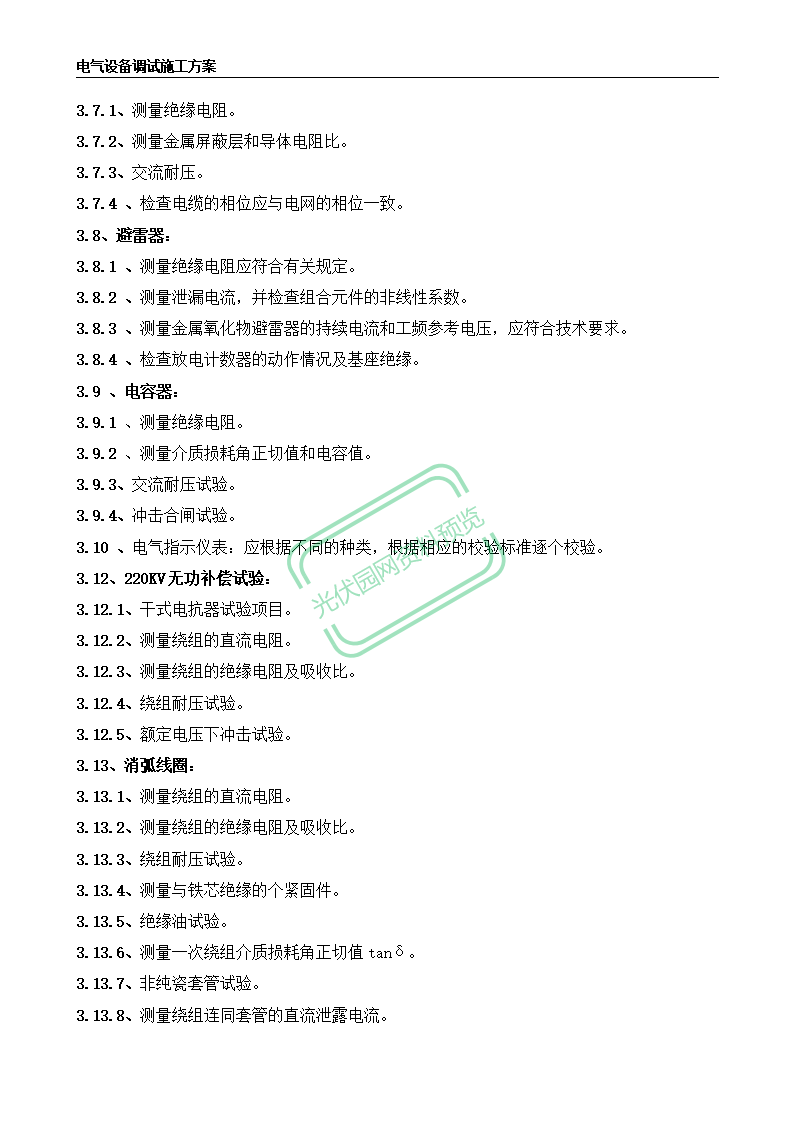

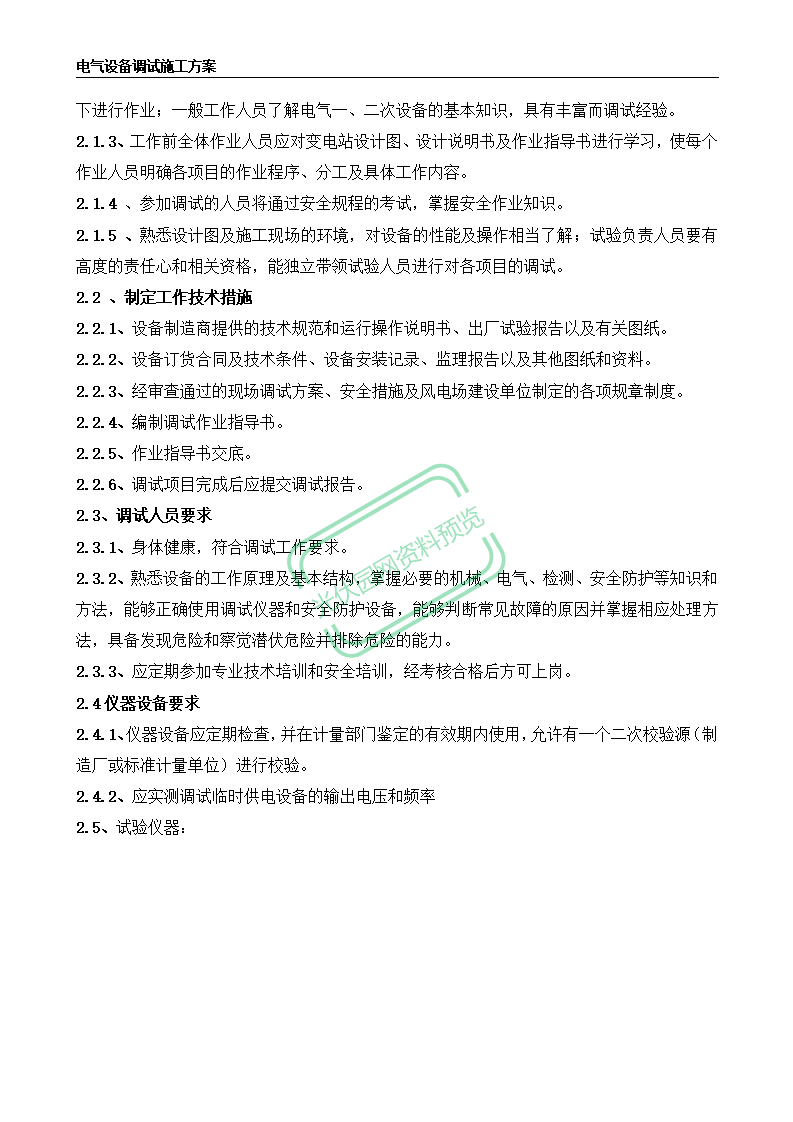

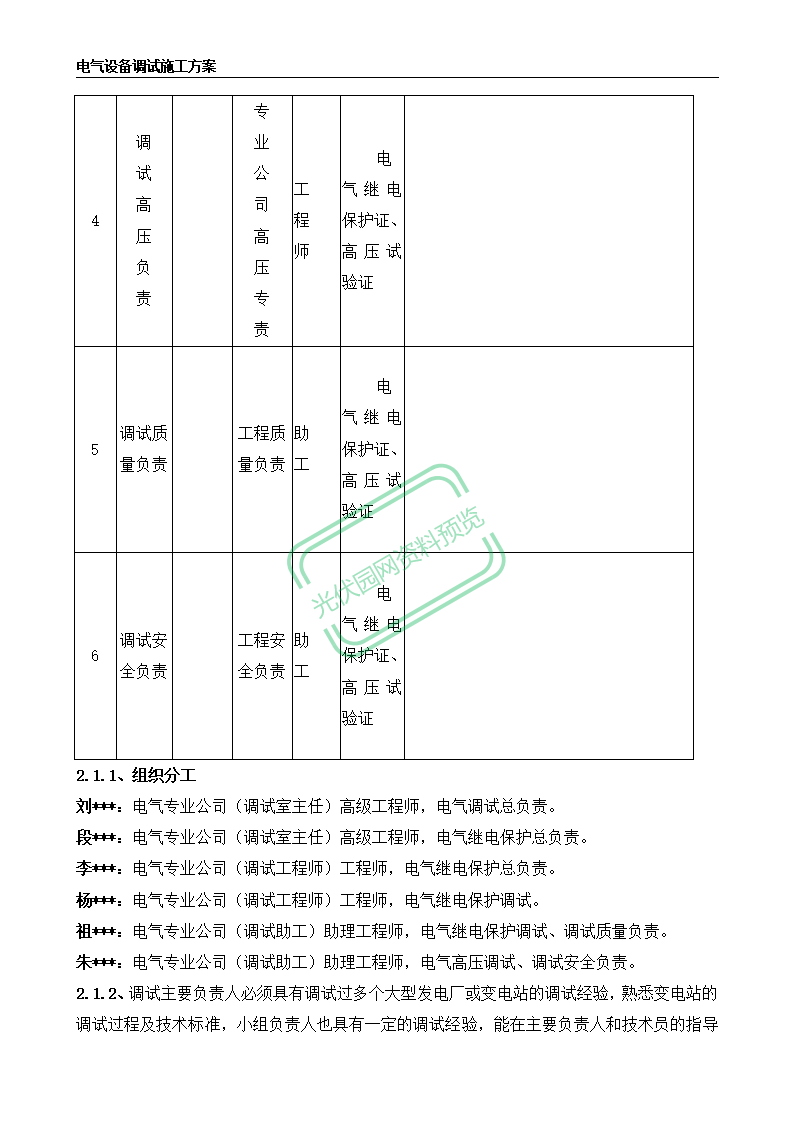

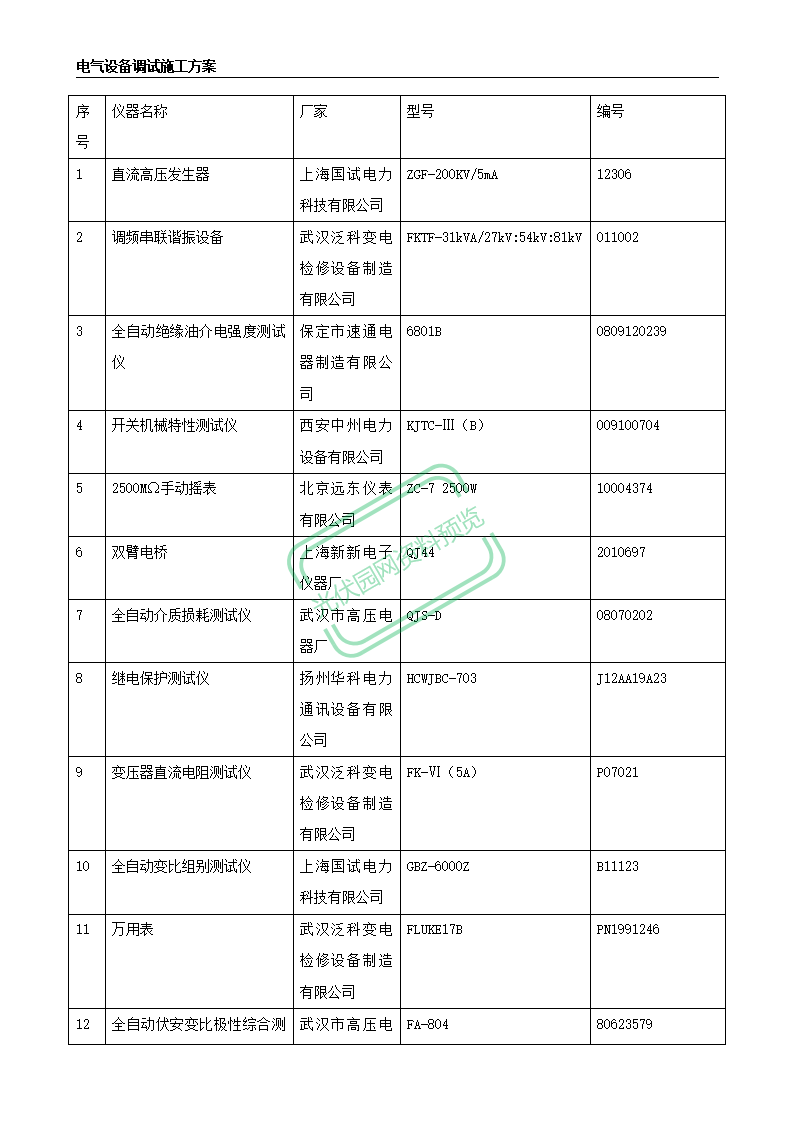

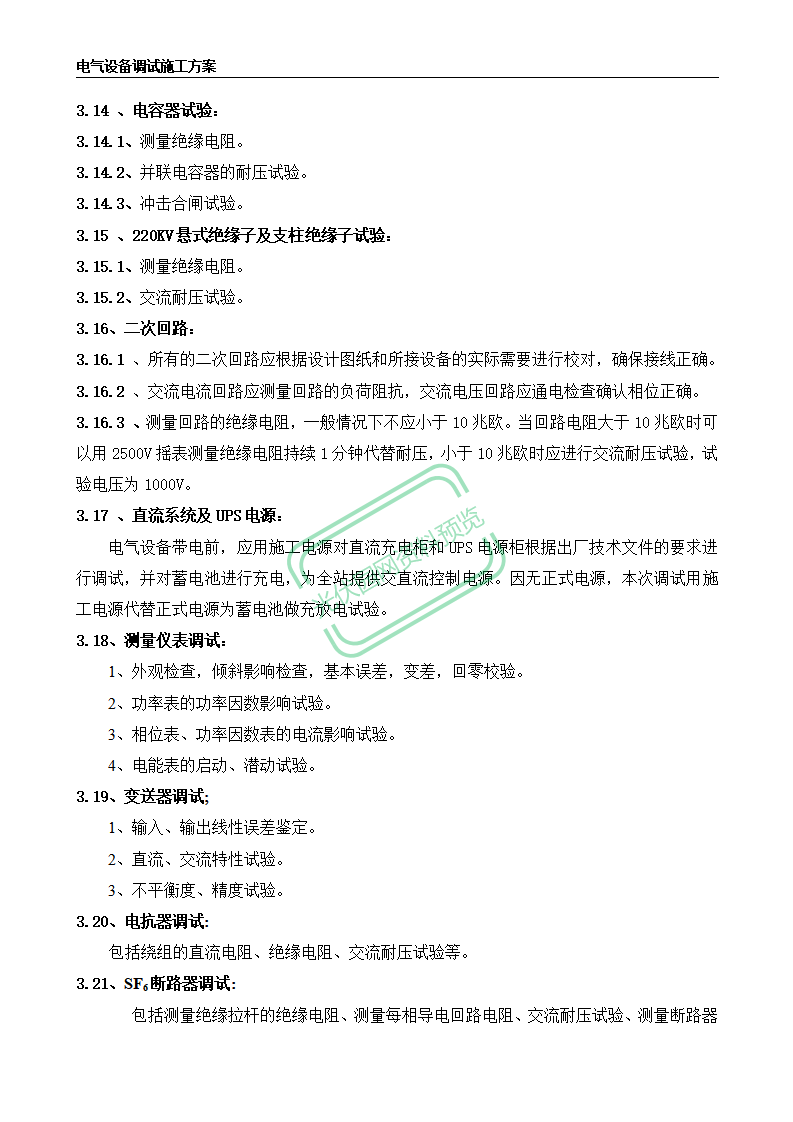

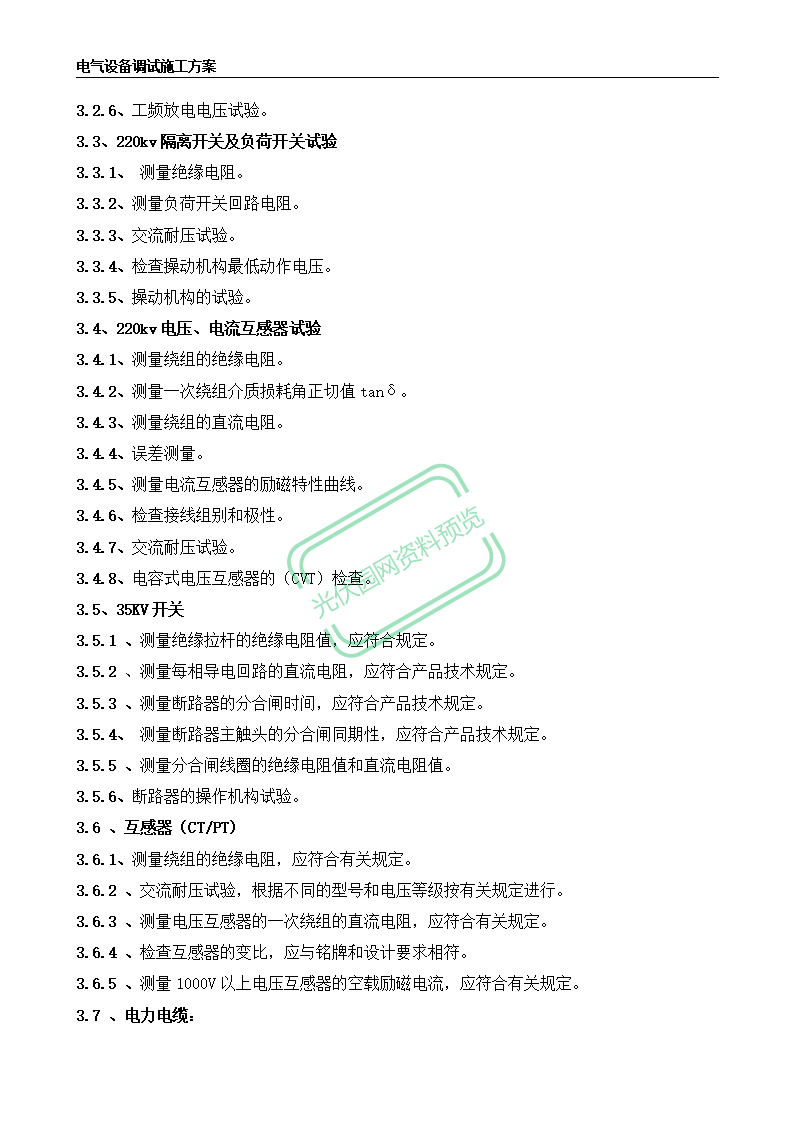

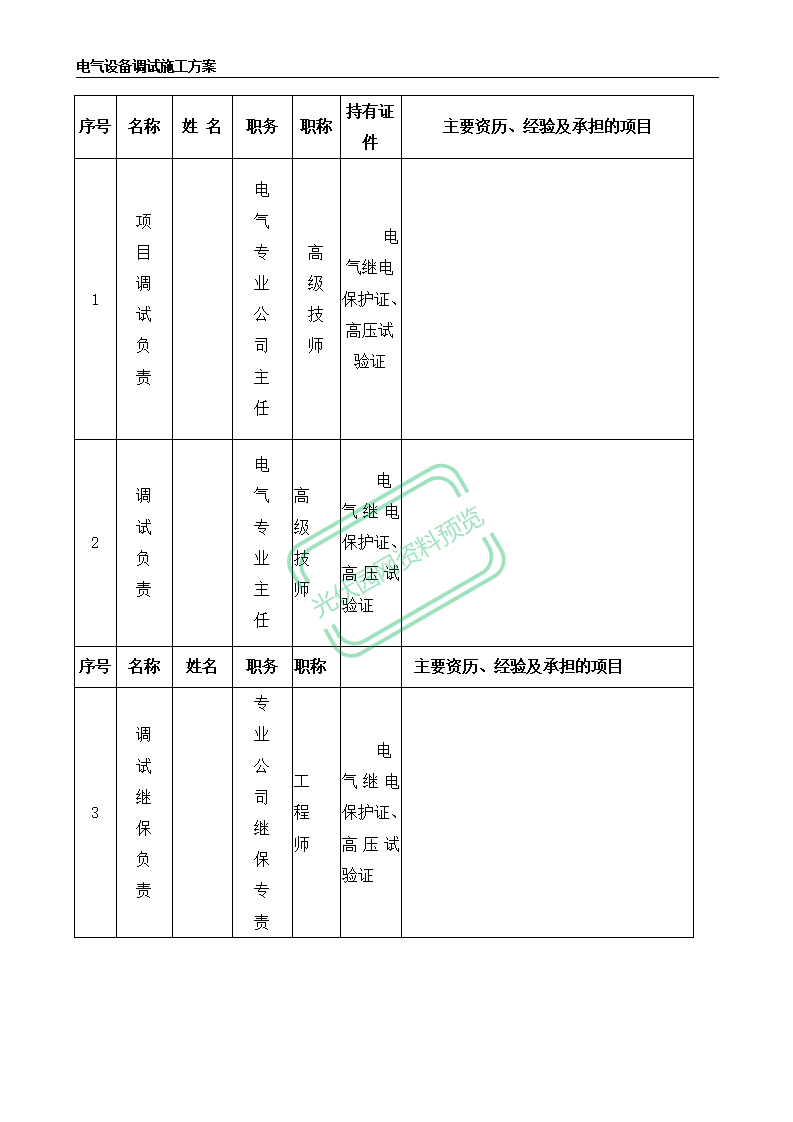

2、方案对调试前期准备工作提出严格要求，明确需组建配备高压、继保专业人员的调试班组并划分岗位职责，同时制定专项技术措施、编制作业指导书，对调试人员的专业资质、试验仪器的计量校验、现场机具及到货设备检查均作出具体规定，还详细罗列了直流高压发生器、继电保护测试仪等各类专业试验仪器的型号与规格。方案明确了主变、避雷器、互感器、电力电缆、二次回路等所有电气设备及元件的常规试验与特殊性试验项目，对继电保护调试单独制定详细细则，规范了绝缘检查、逻辑功能试验等核心作业的流程、方法与质量标准，设置了相应的质量管控节点。
3、方案还包含分系统调试与整组启动调试的完整内容，对同期系统、备用电源自投系统、直流电源系统等分系统调试提出具体操作要求，详细规划了整组启动的前期准备、验收标准，以及母线充电、主变充电、35kV母线及设备充电、站用变充电、箱变冲击试验等全流程启动程序。同时，方案辨识了高压试验、继电试验中的各类作业危险点并制定预防措施，提出现场调试及运行的反事故措施，明确了质量检验标准、质保措施、现场安全要求、操作规范和紧急情况处理流程，全方位保障调试作业开展。
4、本资料从人员配置、仪器要求、试验流程、安全管控、质量保障等维度，构建了风电项目220kV升压站电气系统调试的完整实施体系，为相关电气调试工作提供了全面的技术参考，本资料仅供参考学习，不可用于项目施工。
