光伏电缆选型：电缆中性线（N）计算及选择方法
发布时间： 来源:光伏课代表
1、单相电路 N线选型规则
在光伏单相电路布线中，中性线导体（N）截面与相导体截面保持相同，是光伏电缆选型的基础规范。
2、三相电路 N线选型规则
（1）在三相四线制光伏配电系统中，N导体的允许载流量，不应小于线路中最大的不平衡负荷电流及谐波电流之和，保障线路安全稳定运行。
（2）当相导体为铜导体且截面积不大于16mm²，或者铝导体且截面积不大于25mm²时，中性导体截面必须与相线截面积相等。
（3）当相导体截面积为大于16mm²的铜导体或者大于25mm²的铝导体时，若3次谐波电流不超过基波电流的15%，中性线截面可选择小于相导体截面积，但不得小于相导体截面积的50%，且铜芯N线不小于16mm²、铝芯N线不小于25mm²。

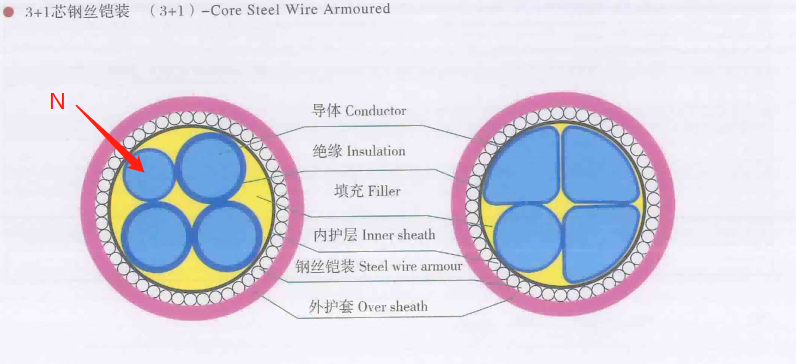

以铝导体光伏电缆选型为例，当相导体为25mm²时，N线需要选择25mm²规格。例如：可选择YJLHV-4*25mm²电缆，不可选择YJLHV-3*25+1*16mm²电缆。
（4）PEN导体除需符合N导体的选型要求外，还必须满足PE导体的选型规范要求。
